Проект 10 двухэтажных гаражей на 40 машиномест с коммерческими помещениями





Проект гаражей разработан для строительства в условиях как плотной городской застройки в любой стране, любого климата и экономии земли, так для малонаселенной местности.





Проект 20 двухэтажных гаражей на 40 машиномест с нежилыми помещениями

Проект 20 двухэтажных гаражей на 40 машиномест с нежилыми помещениями

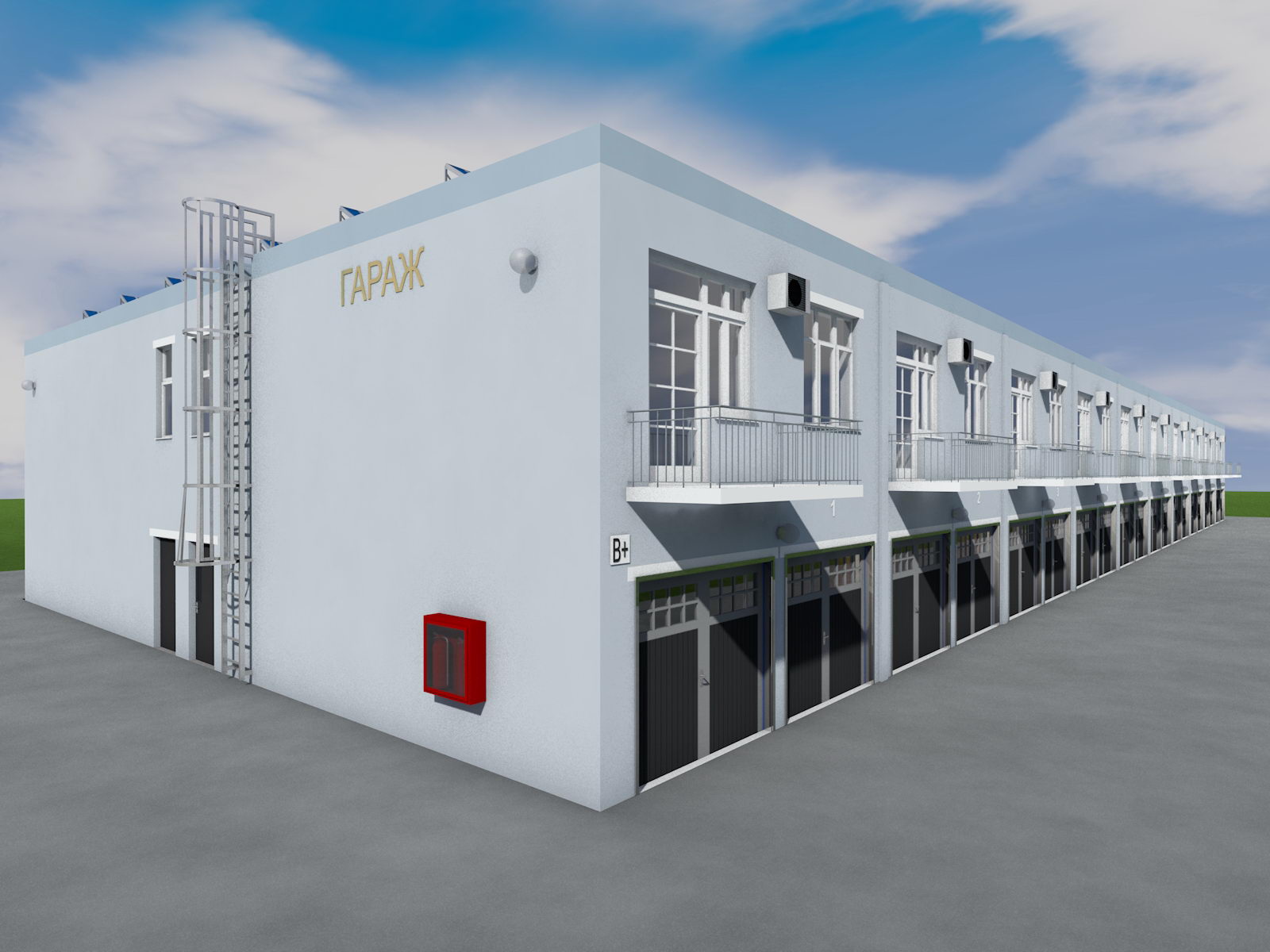

Проект паркинга на 40 машиномест

Вариант 2 дизайна проекта паркинга

Проект паркинга на 40 машиномест



Вариант 2 дизайна проекта паркинга

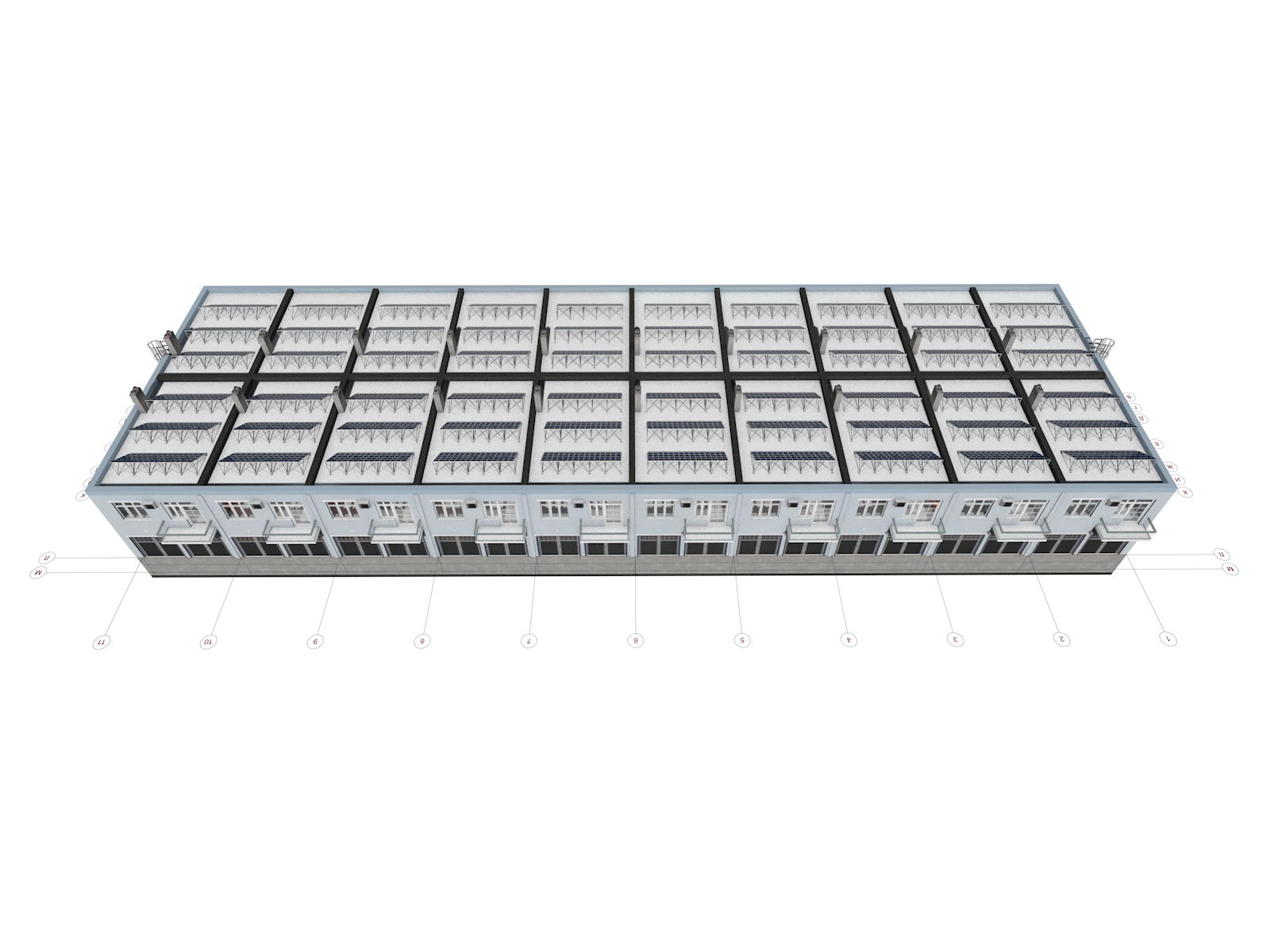

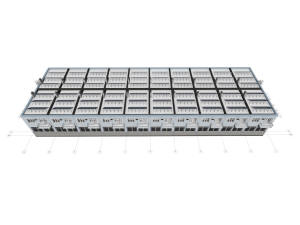

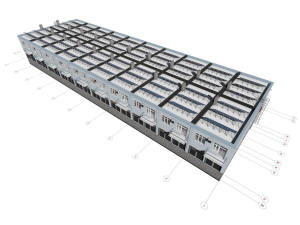

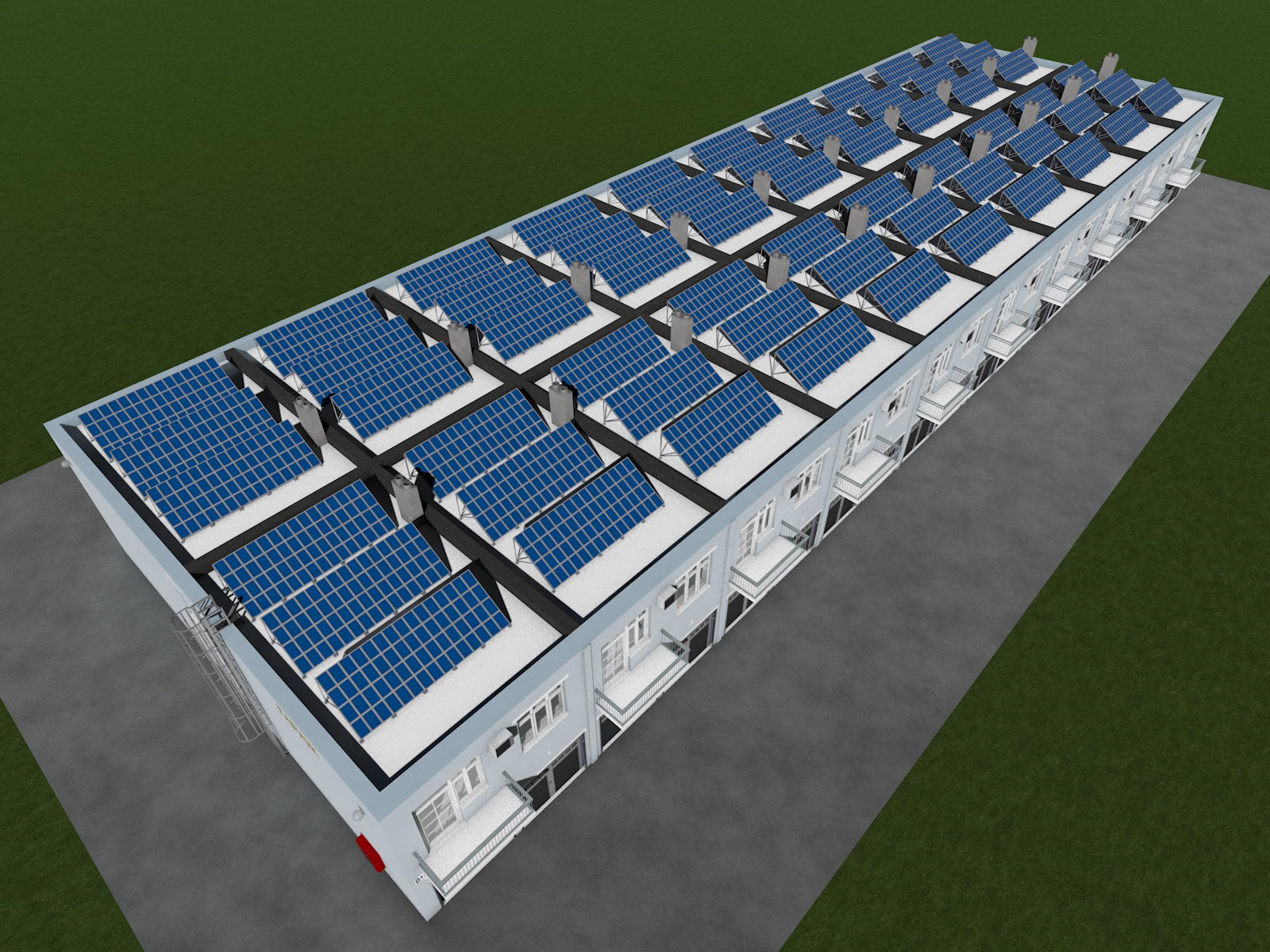

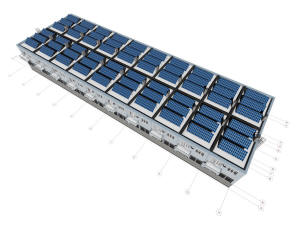

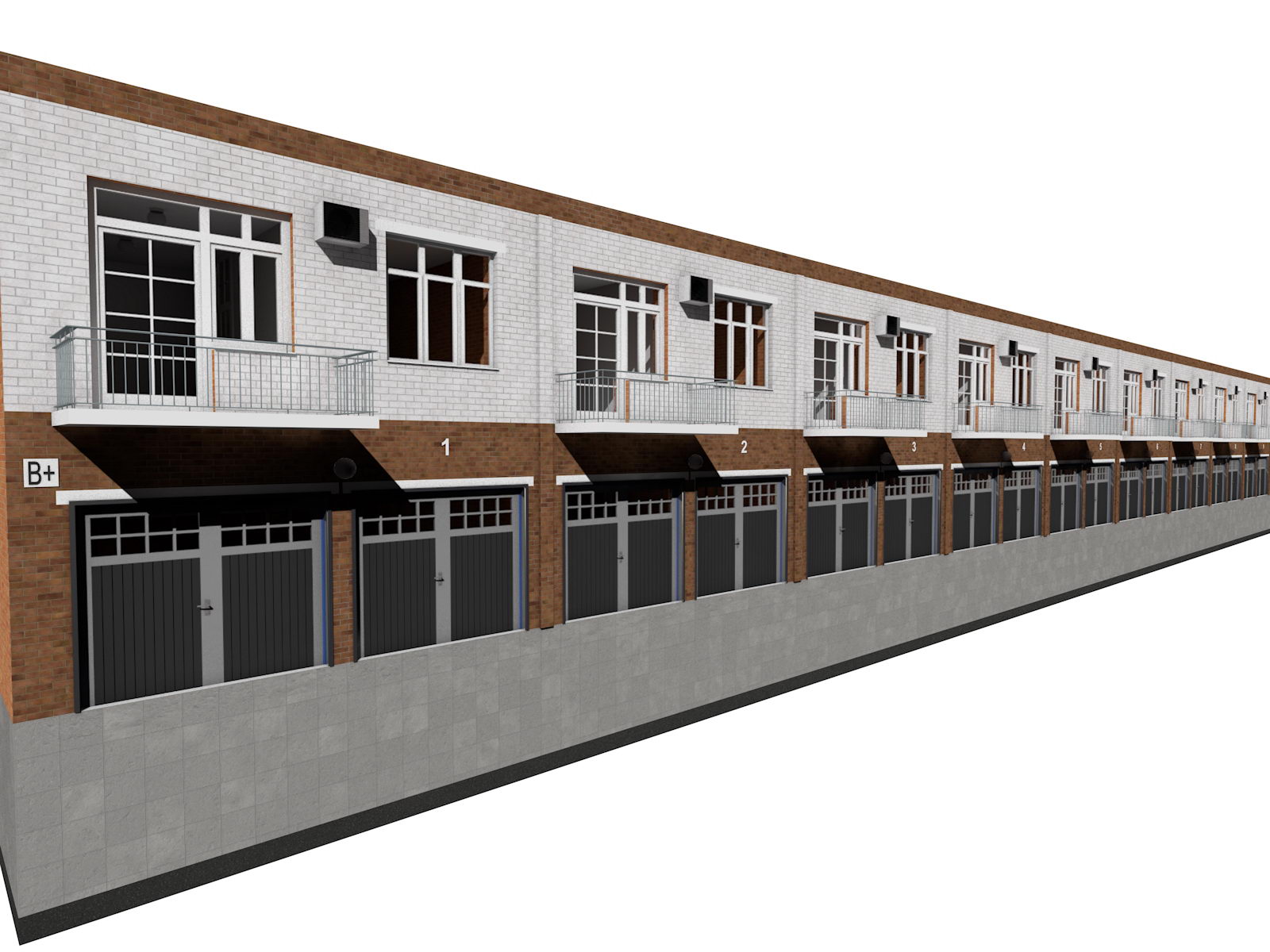

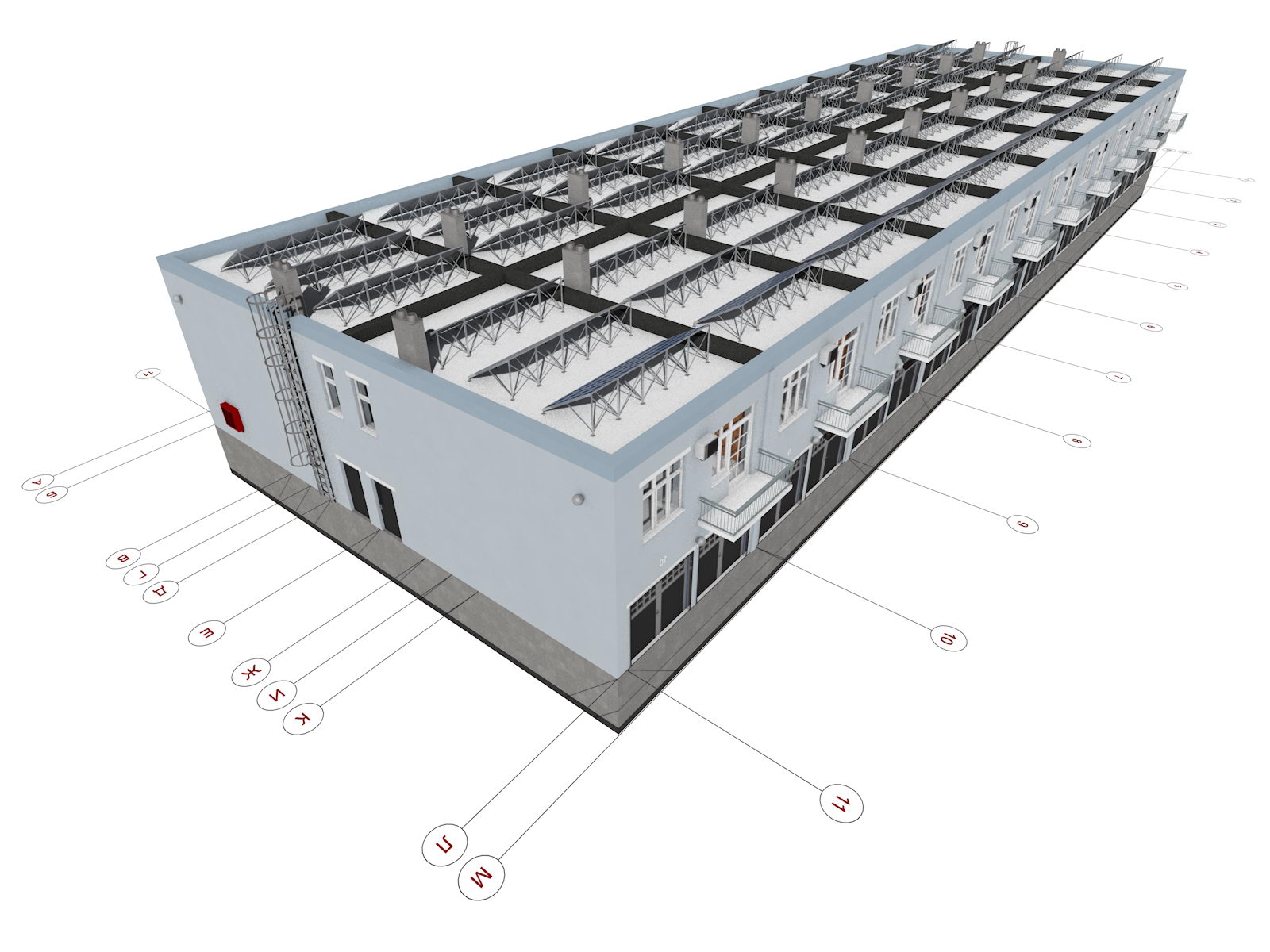

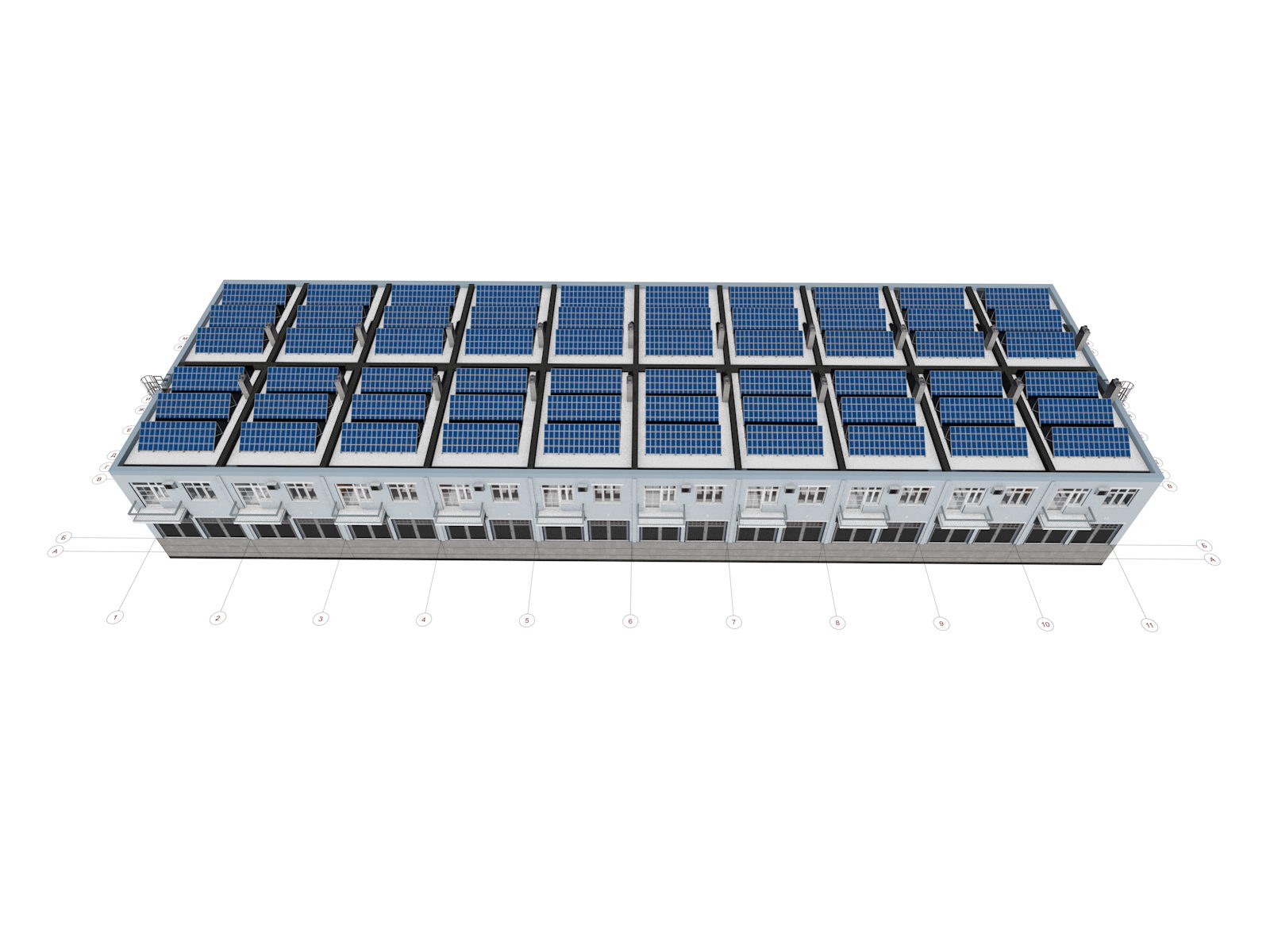

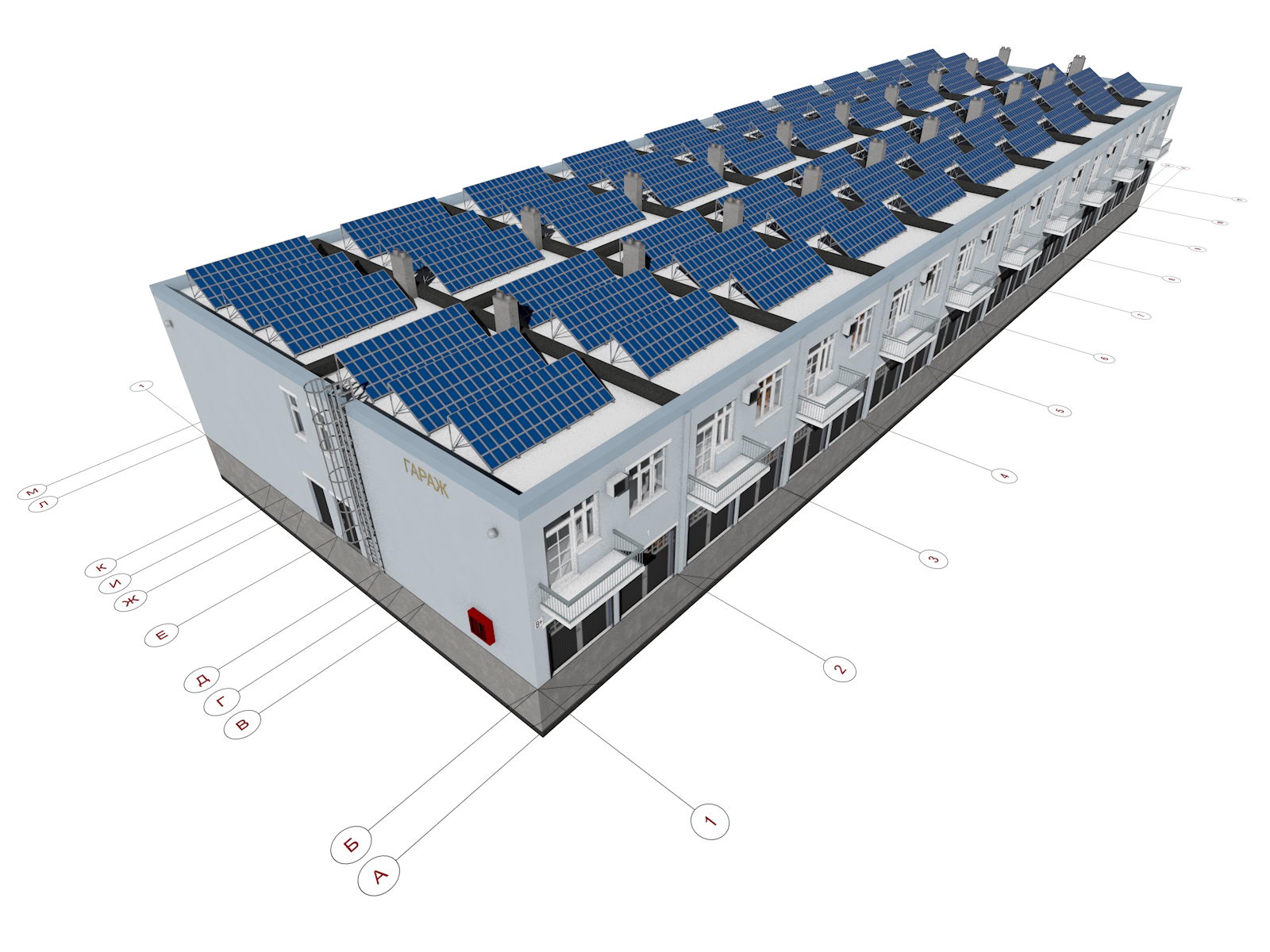

Общий вид паркинга и координатные оси

Общий вид паркинга и координатные оси

Общий вид паркинга и координатные оси



Общий вид паркинга и координатные оси

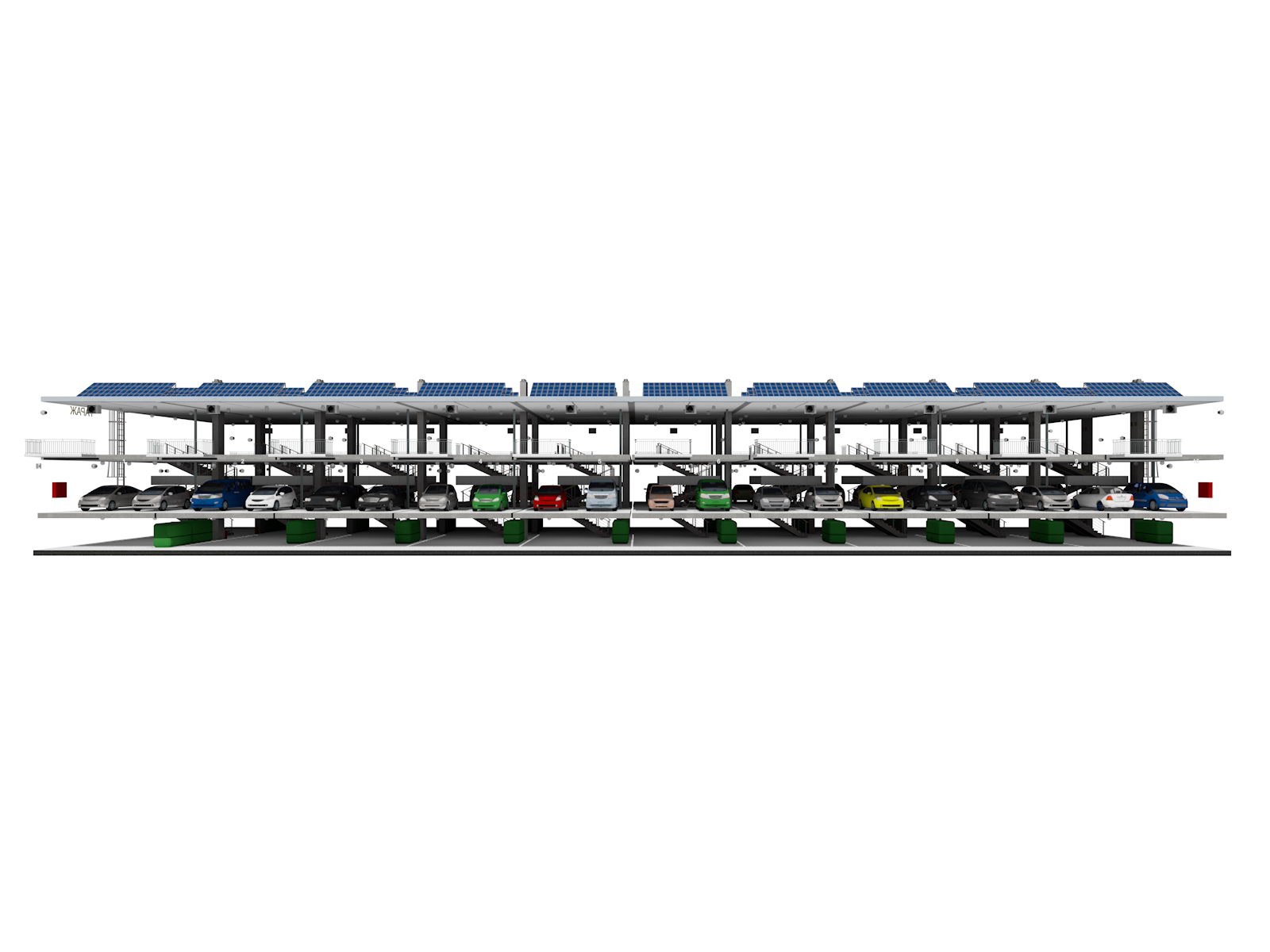

Боковой фасад паркинга и координатные оси

Общий вид паркинга и координатные оси

Боковой фасад паркинга и координатные оси



Общий вид паркинга и координатные оси

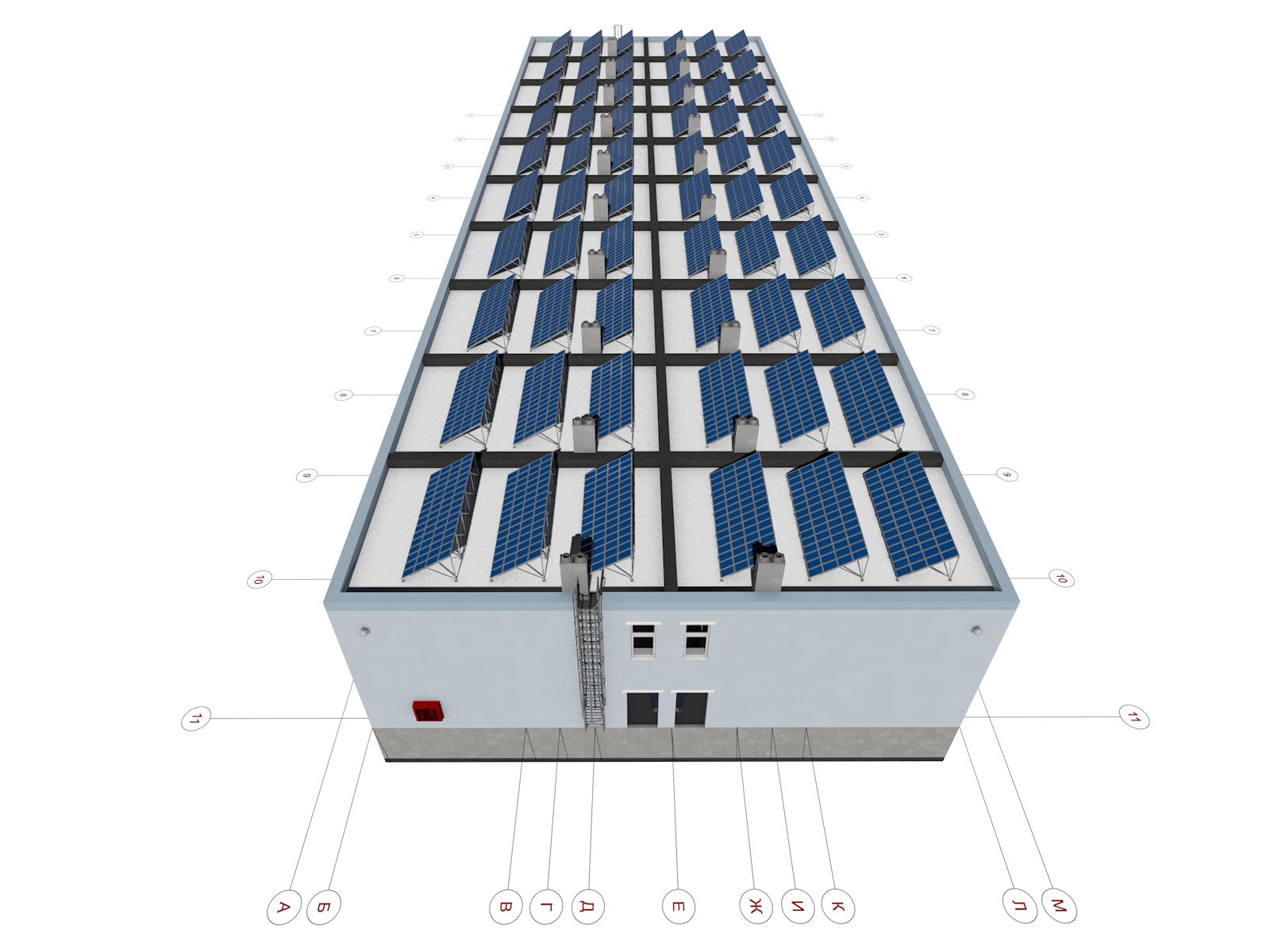

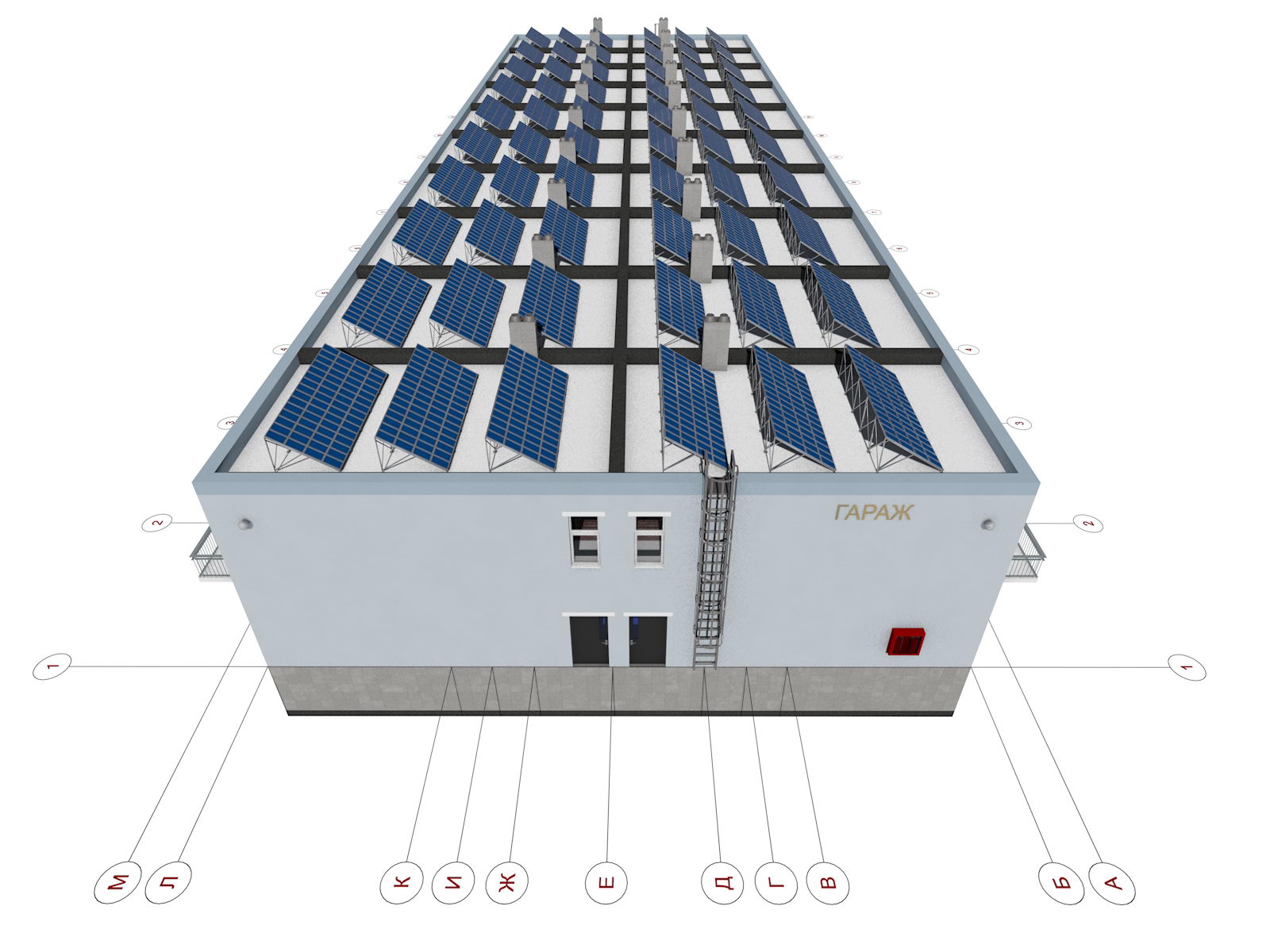

Задний фасад паркинга и координатные оси

Общий вид паркинга и координатные оси

Задний фасад паркинга и координатные оси



Общий вид паркинга и координатные оси



Боковой фасад паркинга и координатные оси

Общий вид паркинга и координатные оси

Боковой фасад паркинга и координатные оси



Общий вид паркинга и координатные оси

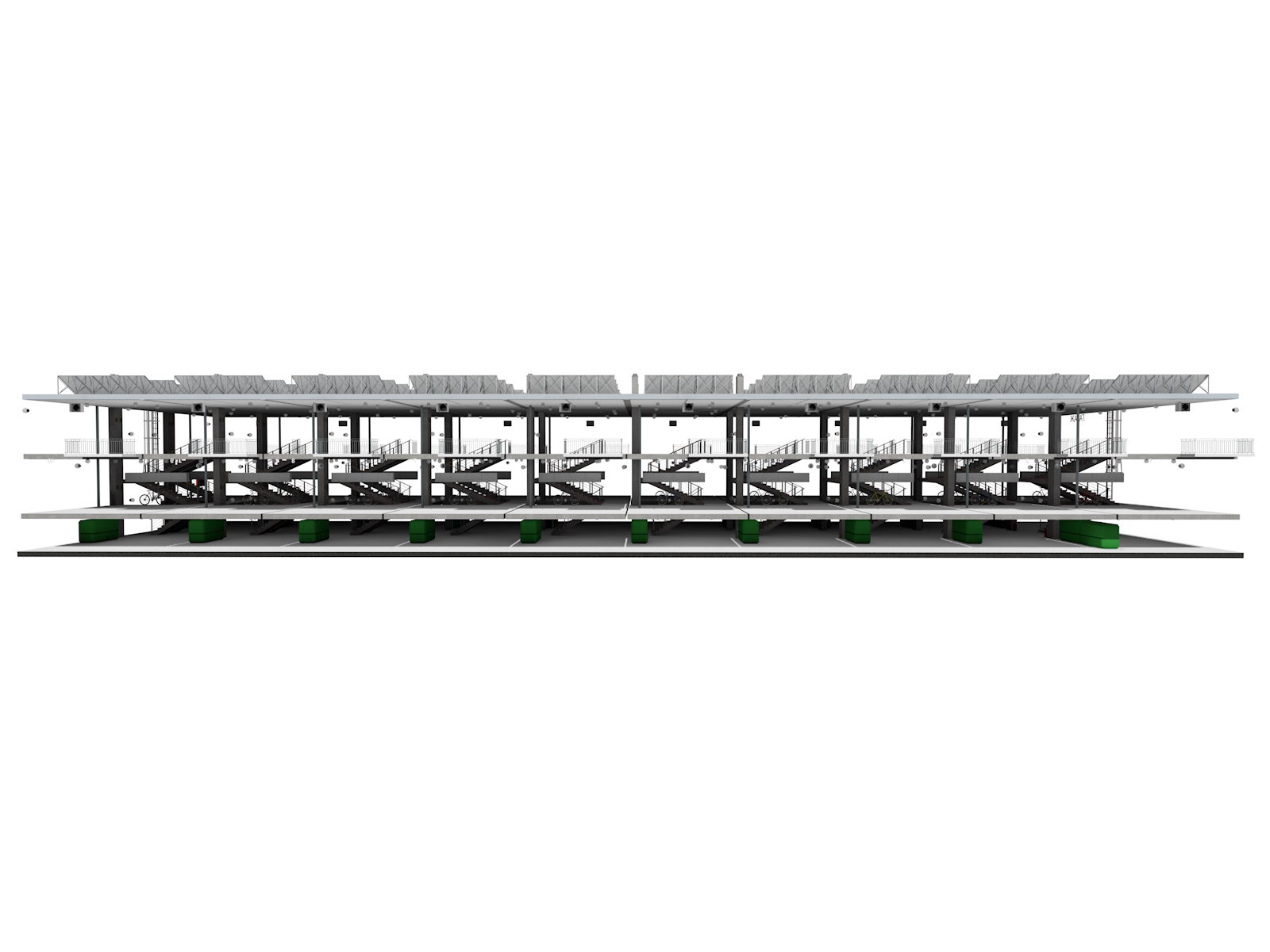

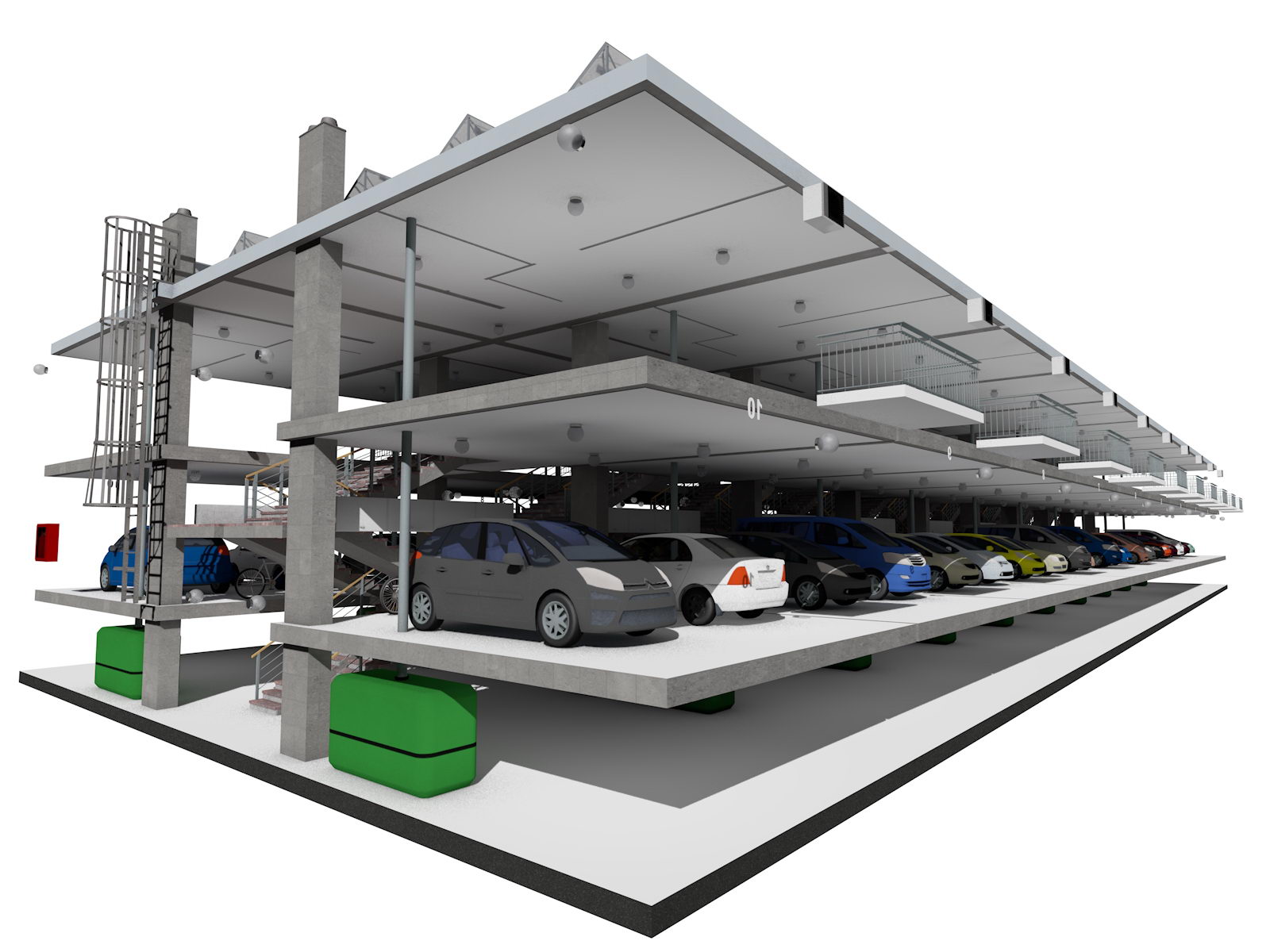

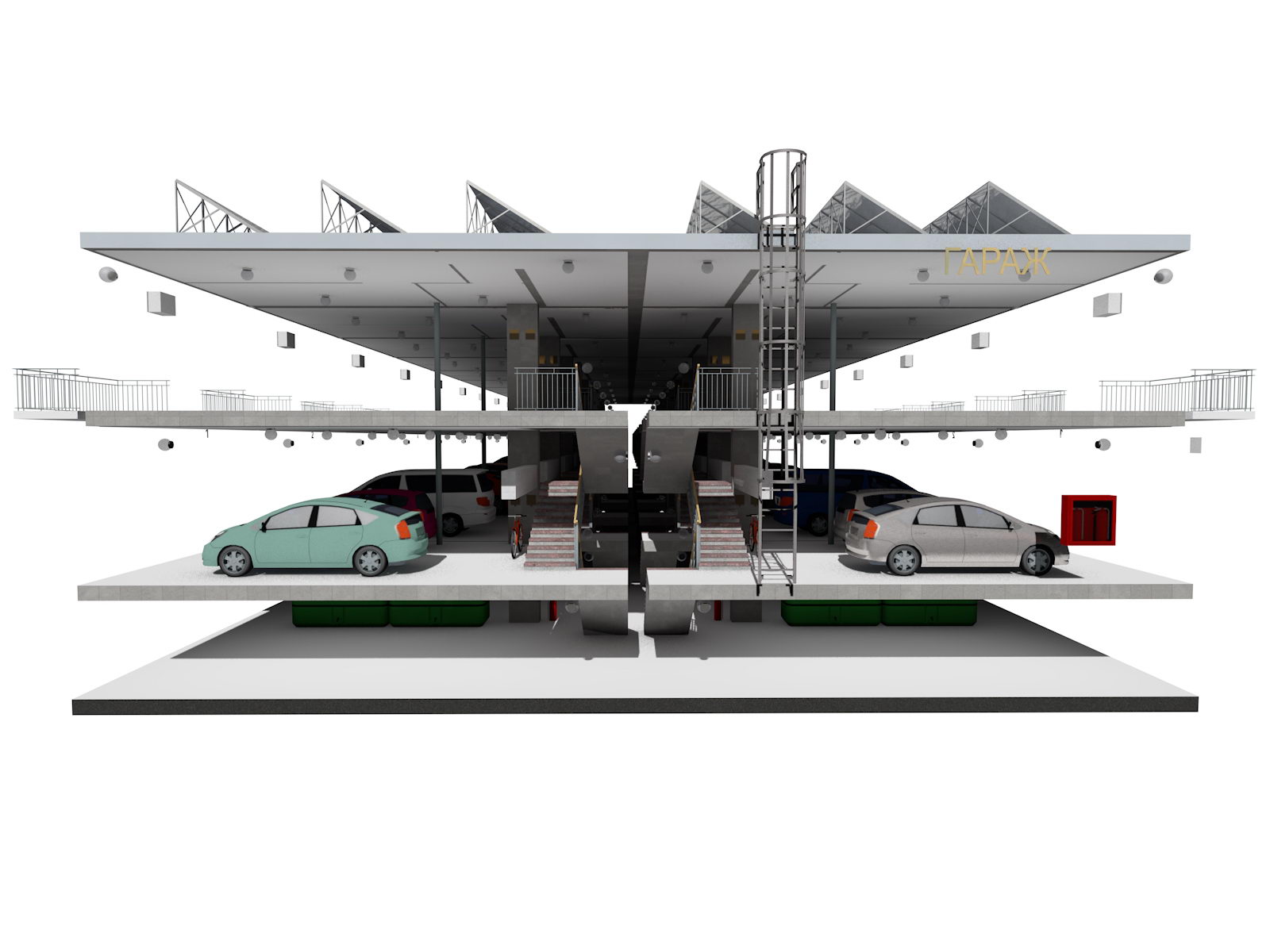

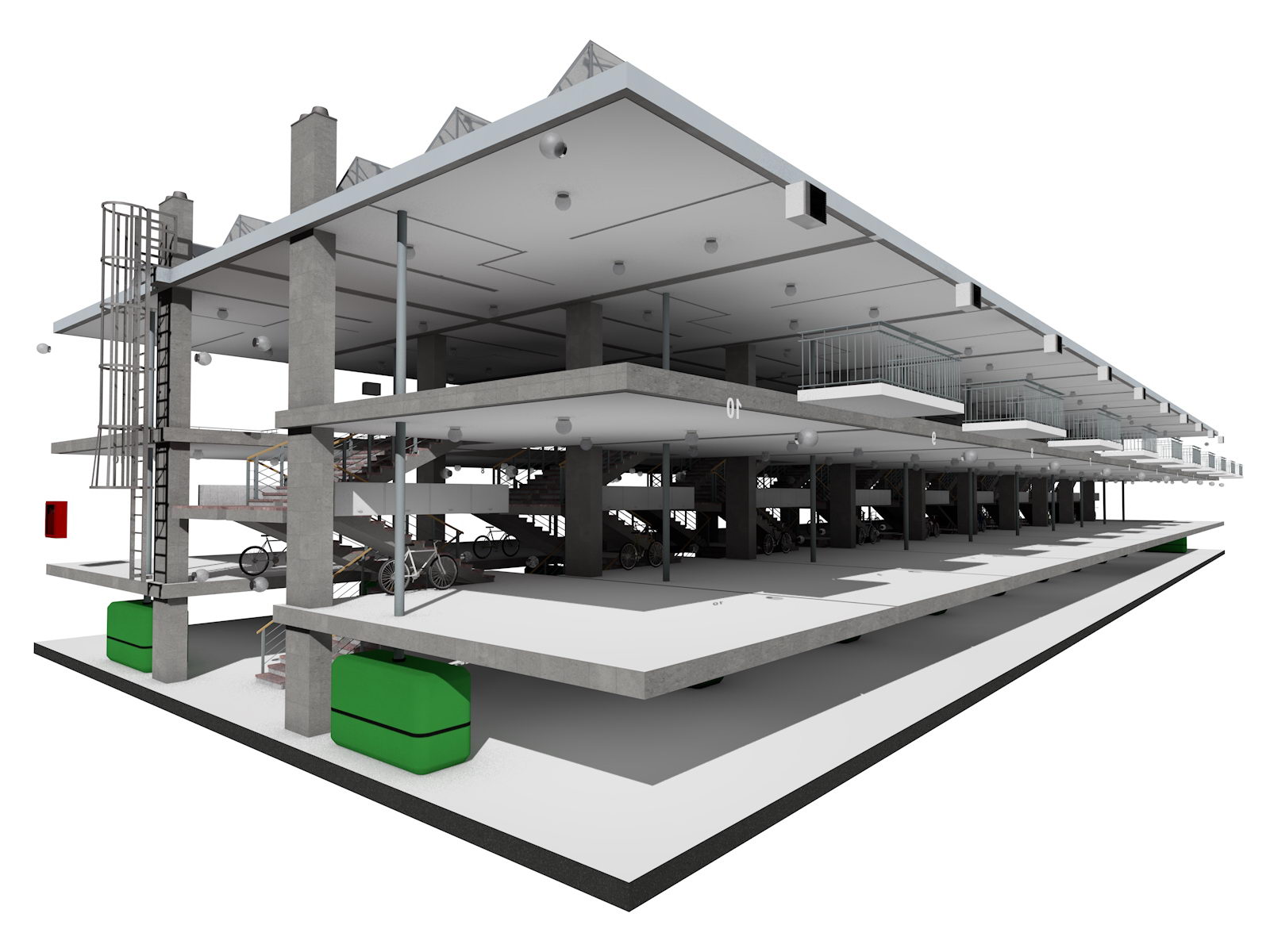

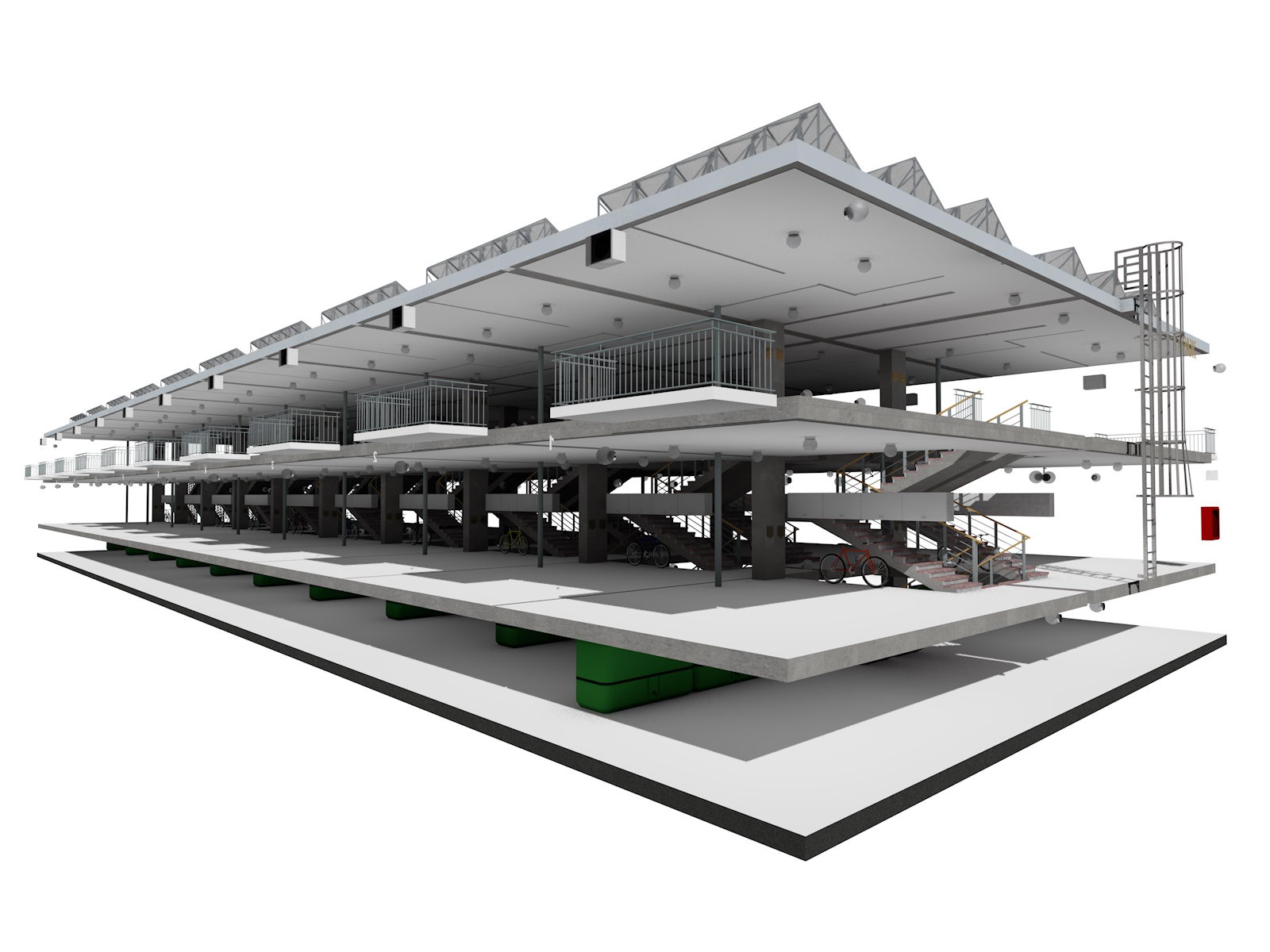

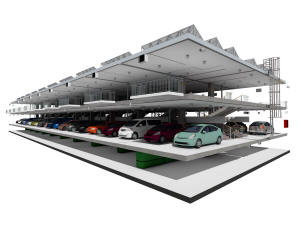

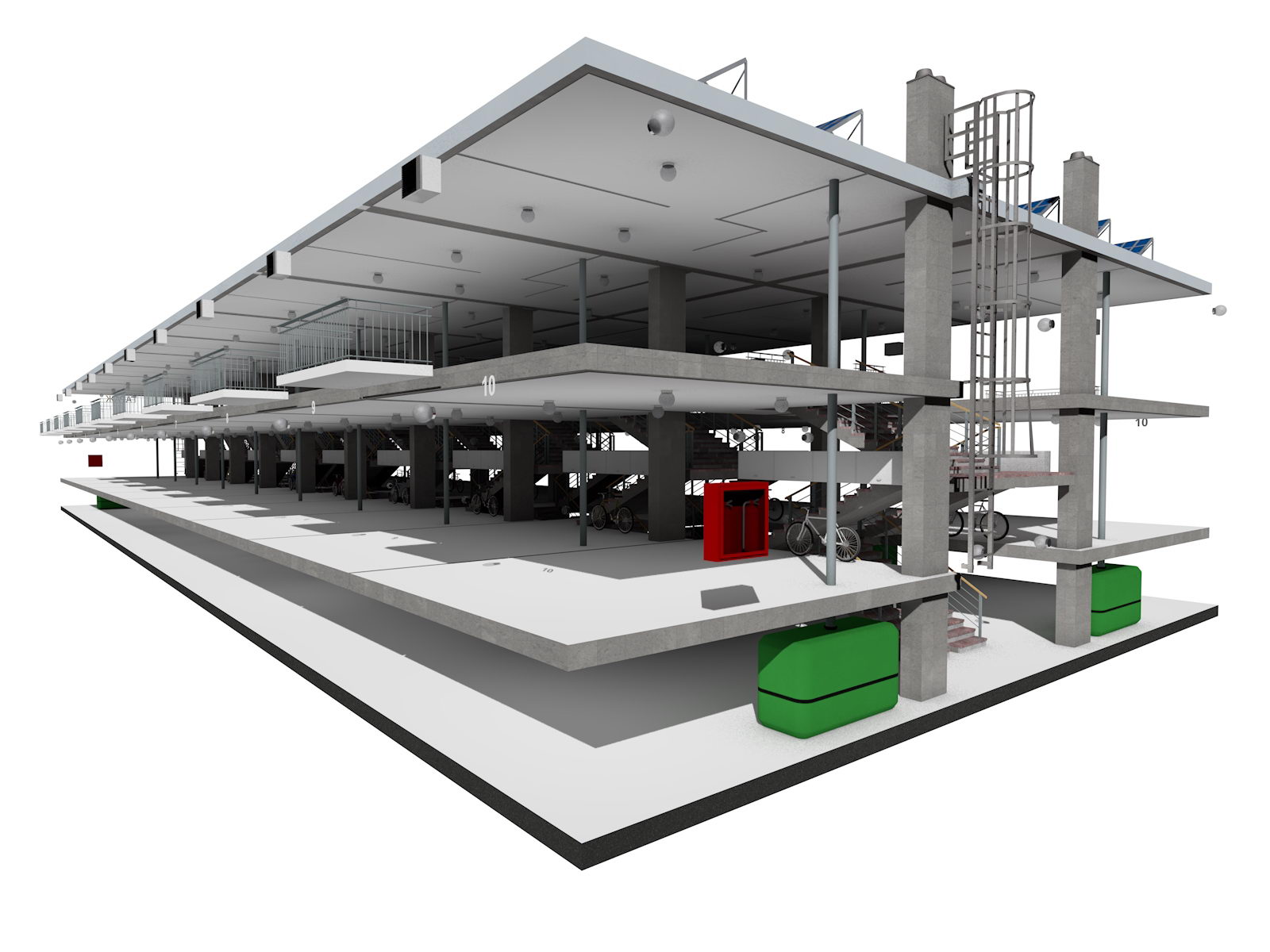

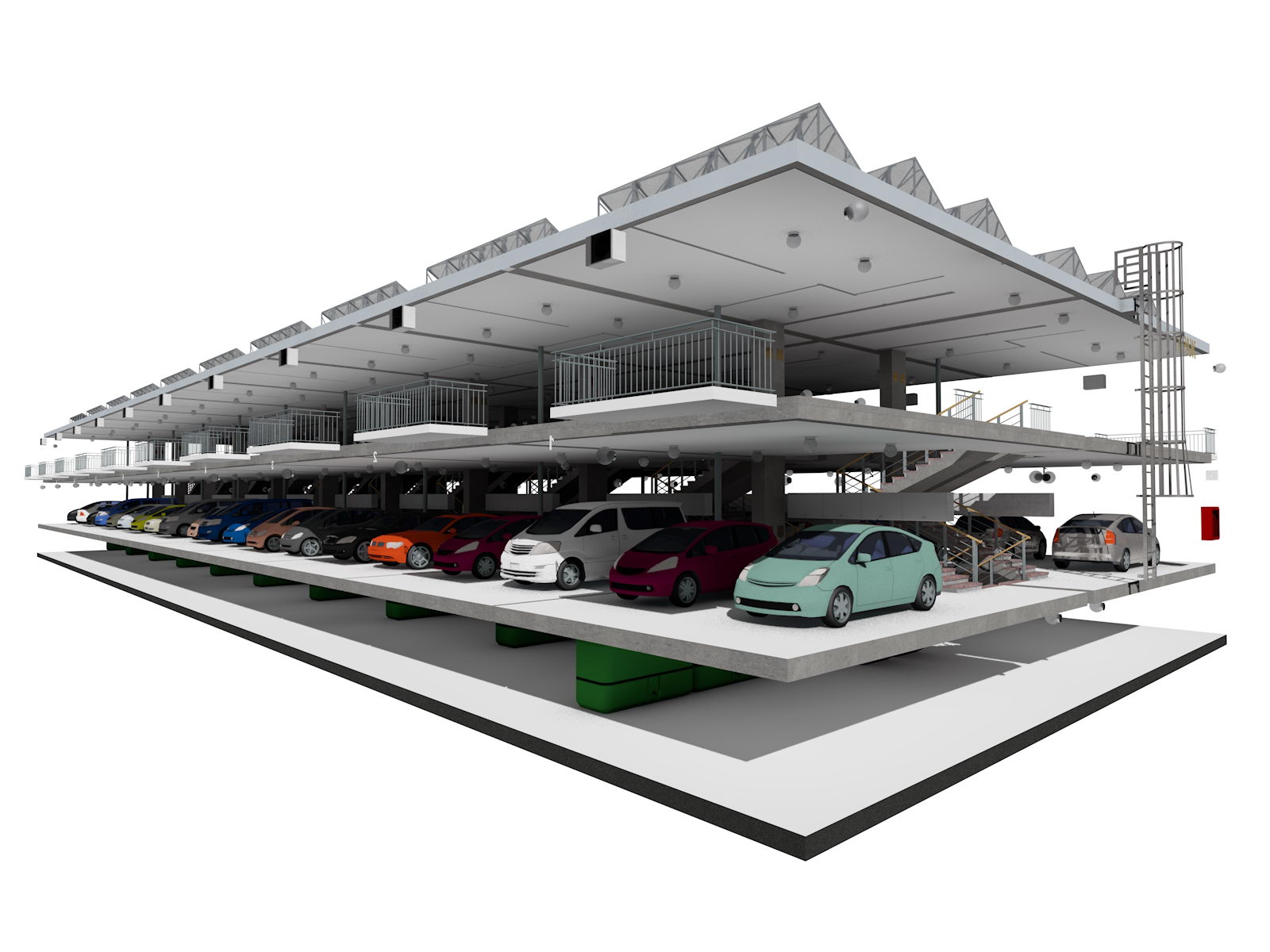

Каркас паркинга

Каркас паркинга

Каркас паркинга



Каркас паркинга



Каркас паркинга

Каркас паркинга

Каркас паркинга



Каркас паркинга



Каркас паркинга



Каркас паркинга



Каркас паркинга



Каркас паркинга



Каркас паркинга

Каркас паркинга

Каркас паркинга



Каркас паркинга



Каркас паркинга

Каркас паркинга

Каркас паркинга



Каркас паркинга



Каркас паркинга

Каркас паркинга

Каркас паркинга



Каркас паркинга



Каркас паркинга

Каркас паркинга

Каркас паркинга



Каркас паркинга

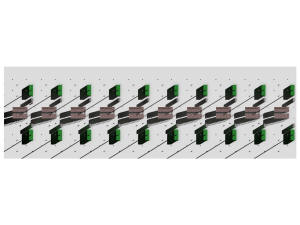

План подполья паркинга и координатные оси

План подполья паркинга и координатные оси

План подполья паркинга и координатные оси



План подполья паркинга и координатные оси

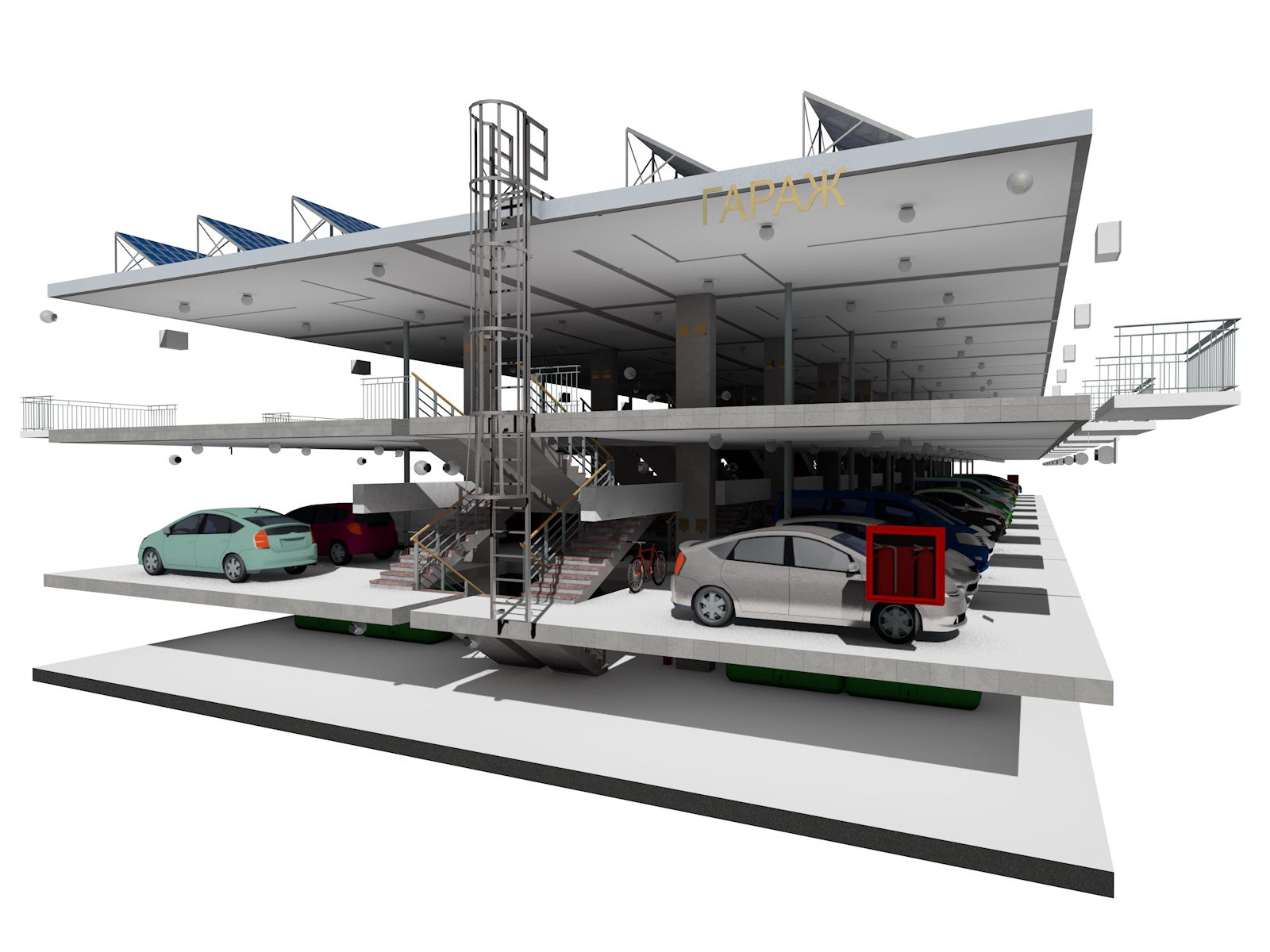

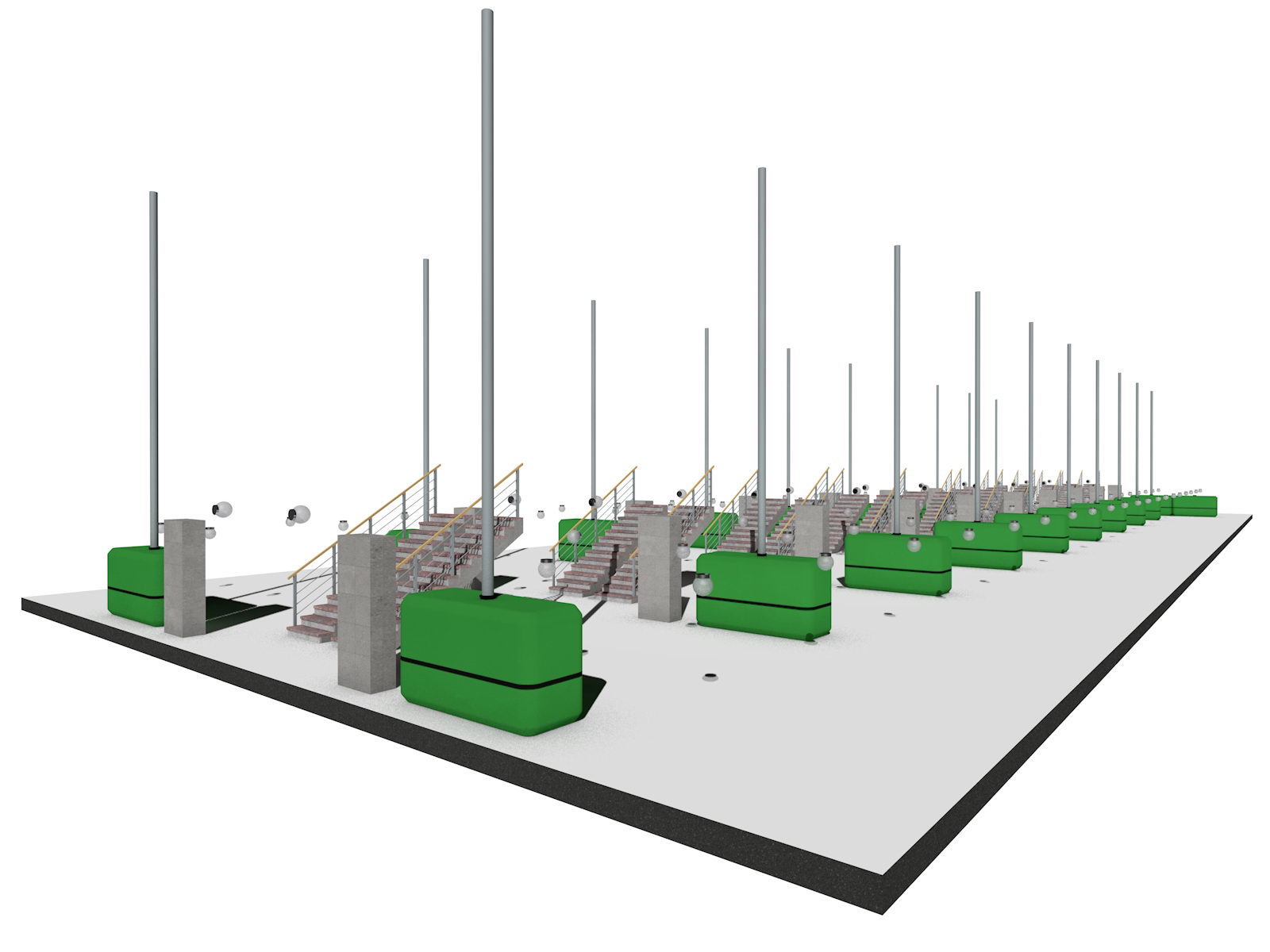

3D вид подполья паркинга

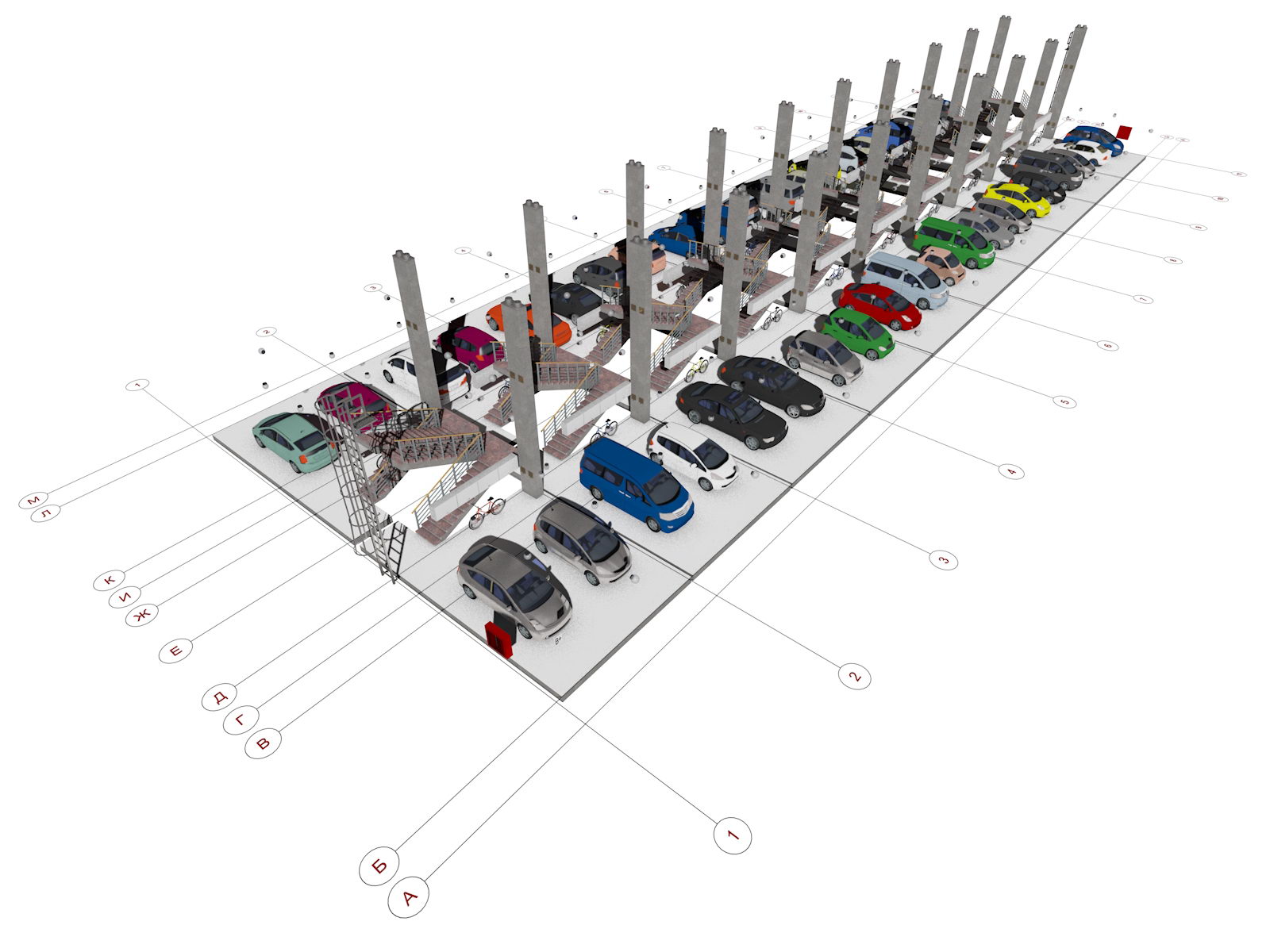

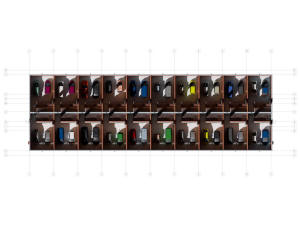

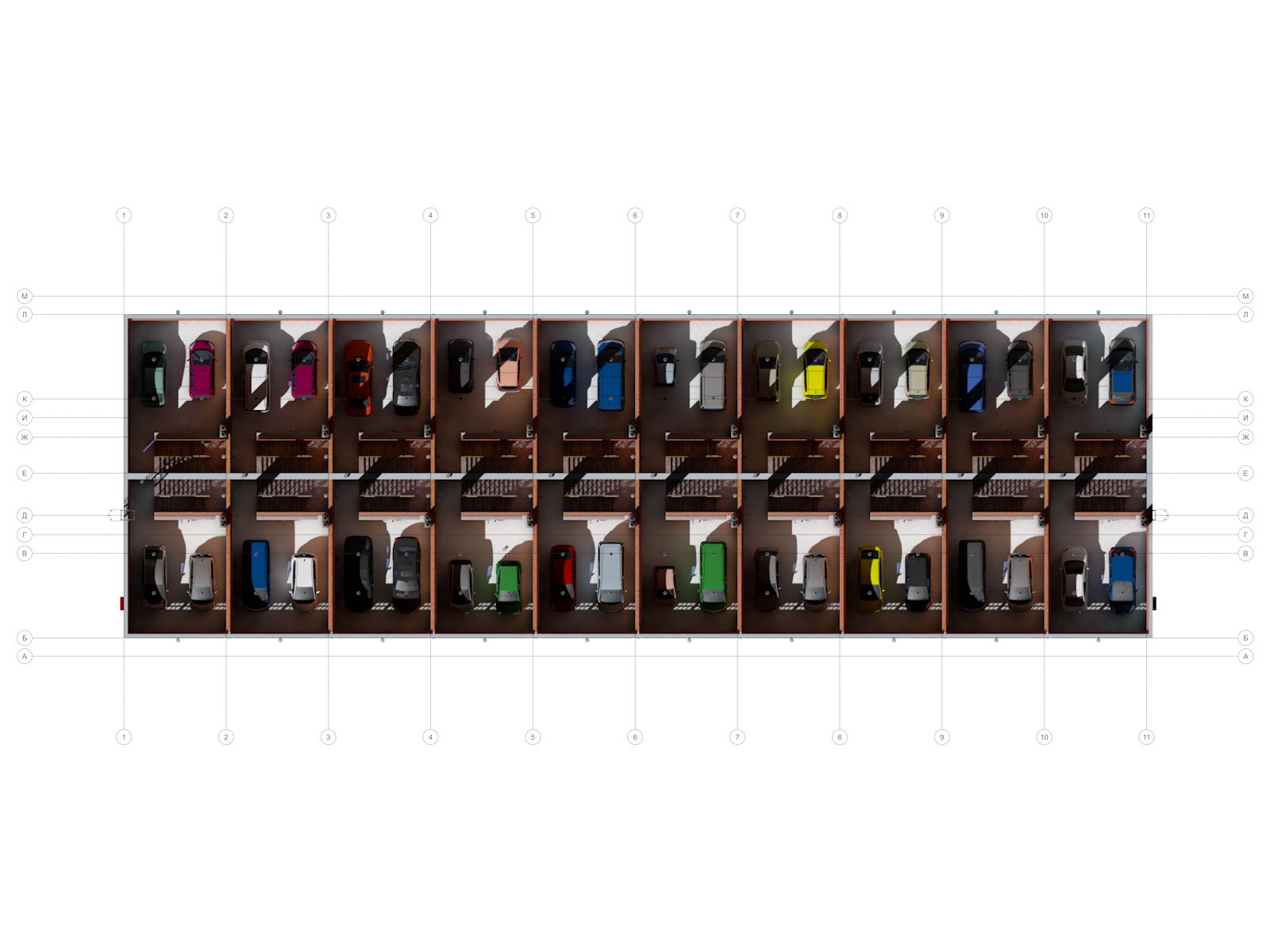

План первого этажа паркинга и координатные оси

3D вид подполья паркинга



План первого этажа паркинга и координатные оси



План первого этажа паркинга и координатные оси

План первого этажа паркинга и координатные оси

План первого этажа паркинга и координатные оси



План первого этажа паркинга и координатные оси

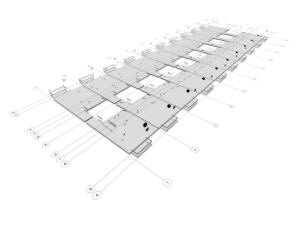

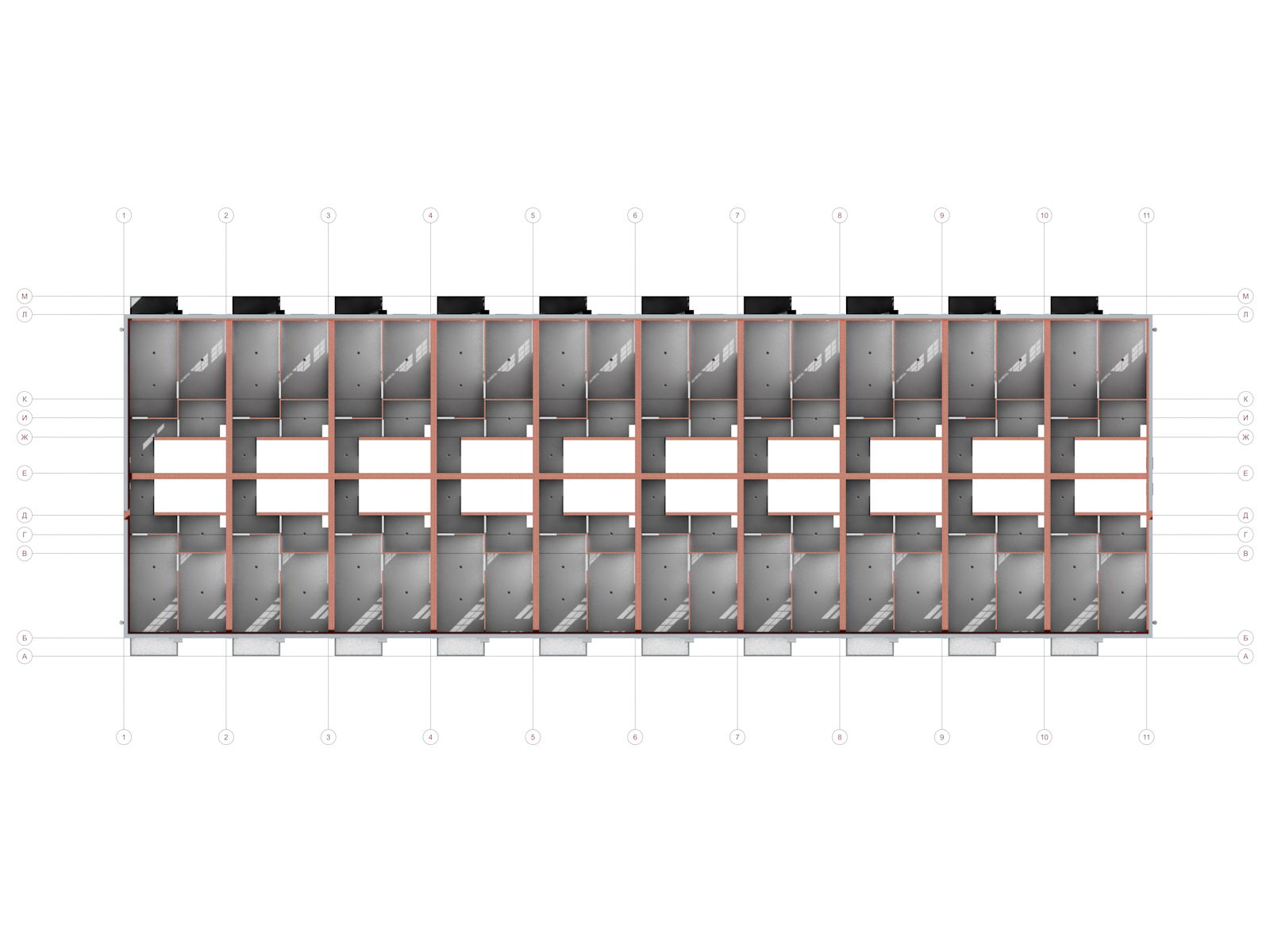

План перекрытий второго этажа паркинга и координатные оси

План перекрытий второго этажа паркинга и координатные оси

План перекрытий второго этажа паркинга и координатные оси



План перекрытий второго этажа паркинга и координатные оси

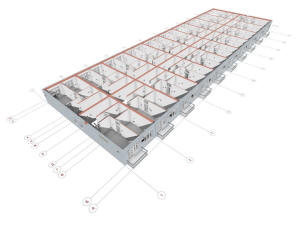

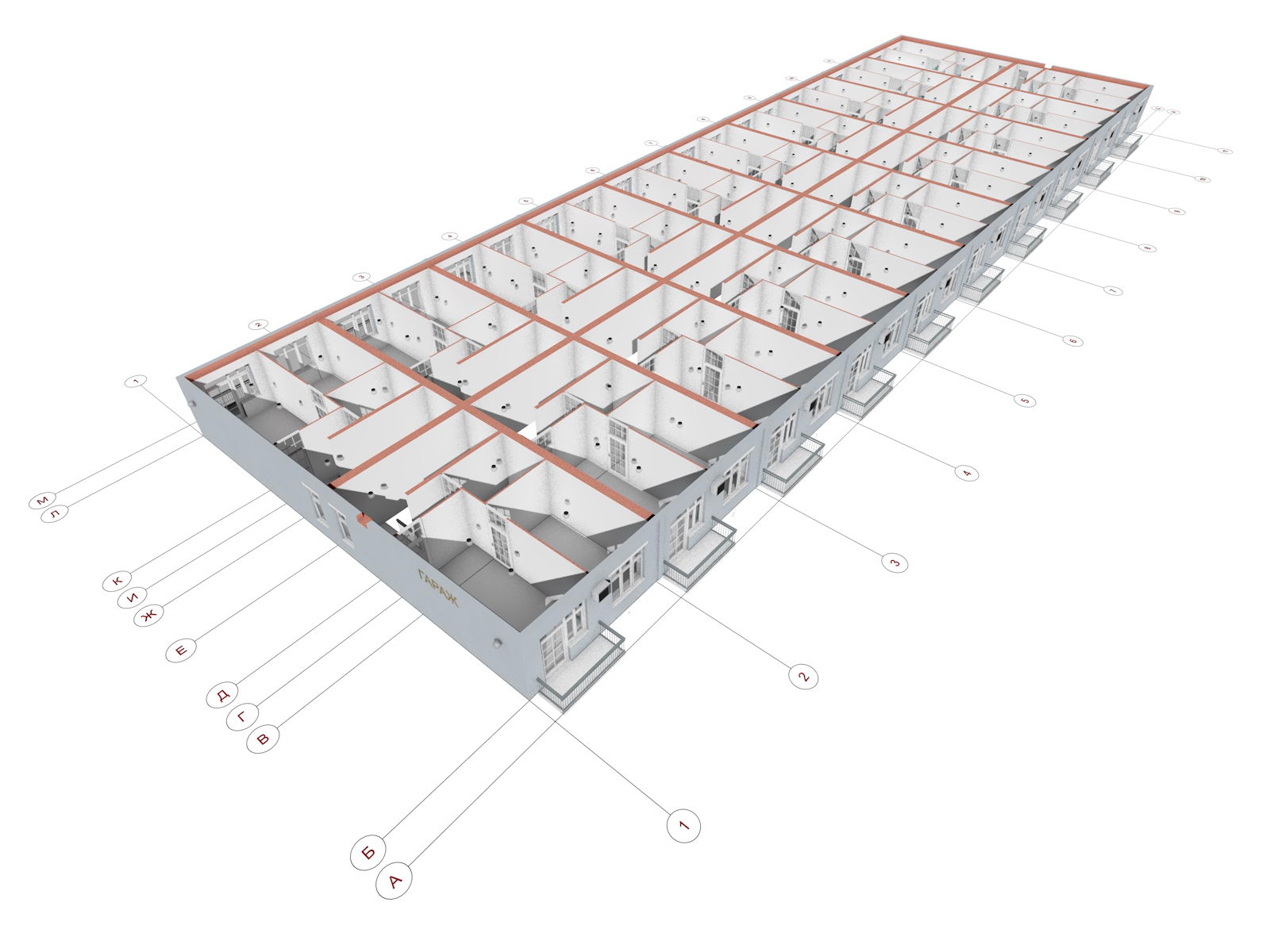

План второго этажа паркинга и координатные оси

План второго этажа паркинга

План второго этажа паркинга и координатные оси



План второго этажа паркинга

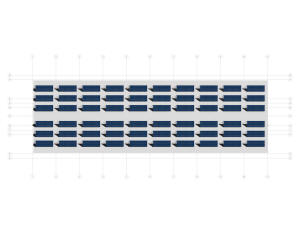

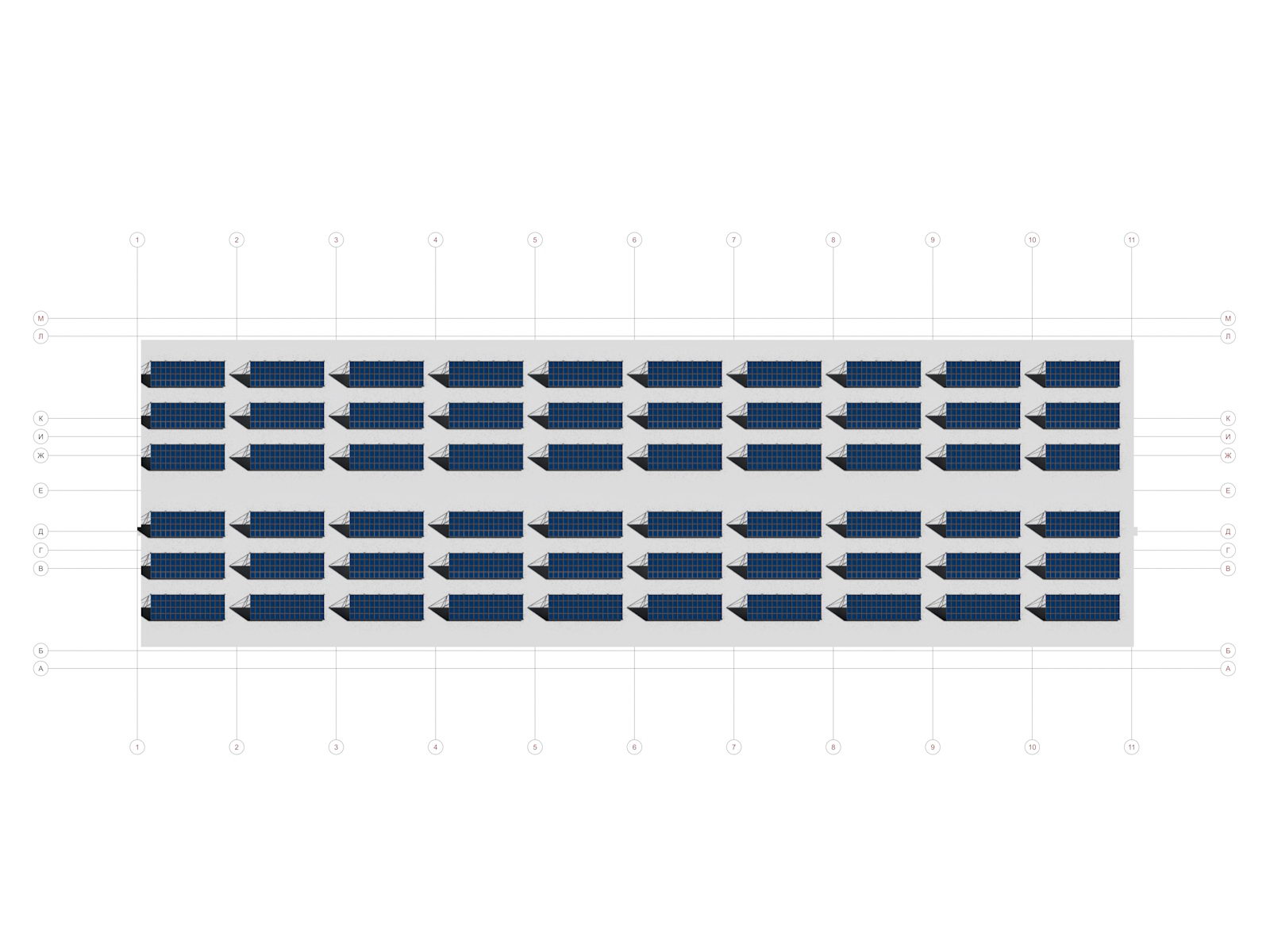

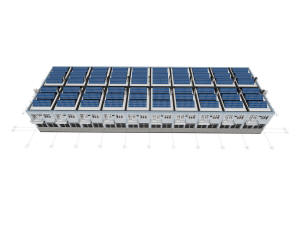

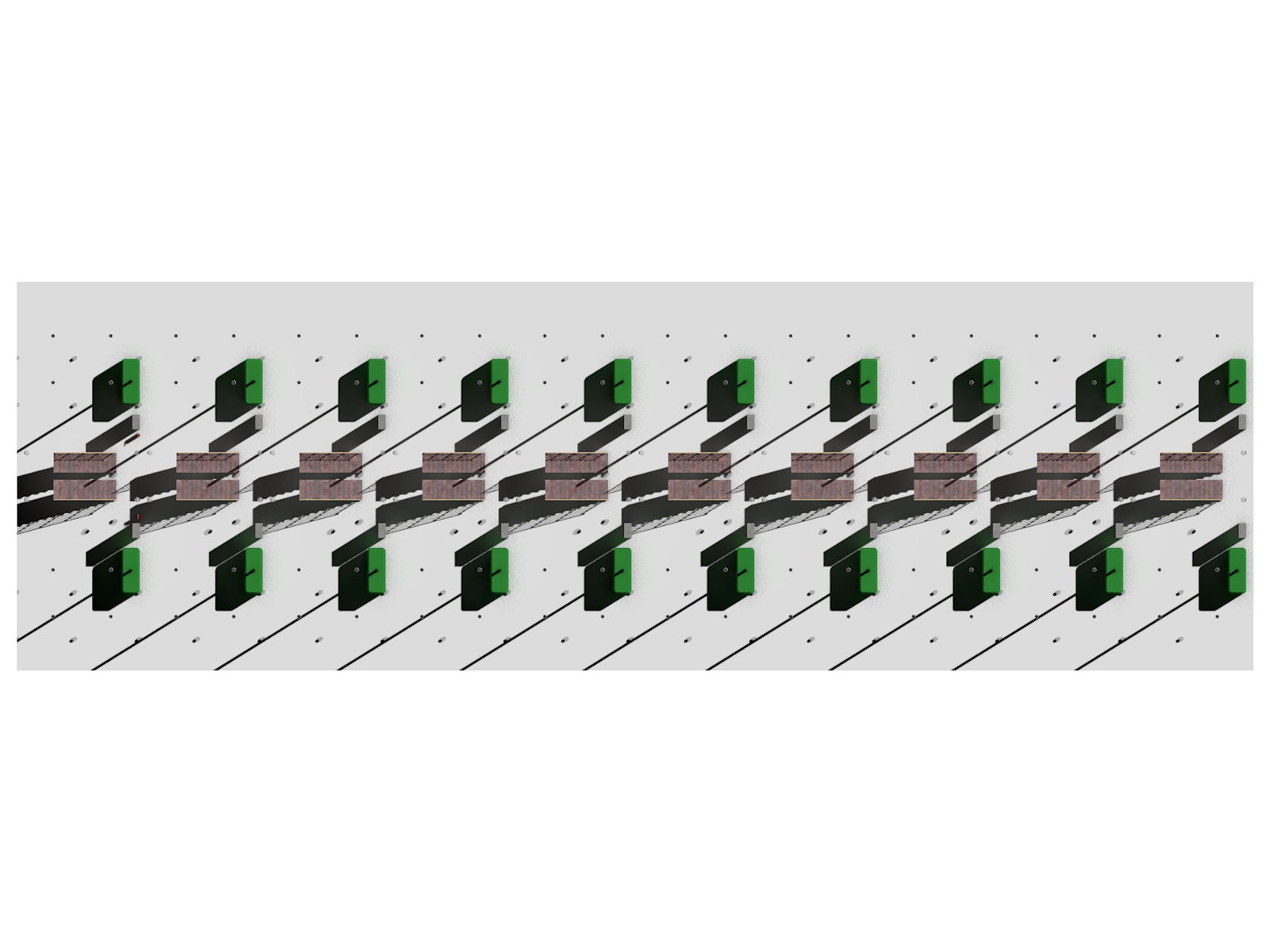

План крыши паркинга и координатные оси

Интерьер первого этажа паркинга

План крыши паркинга и координатные оси

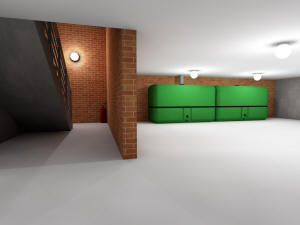

Интерьер подполья паркинга

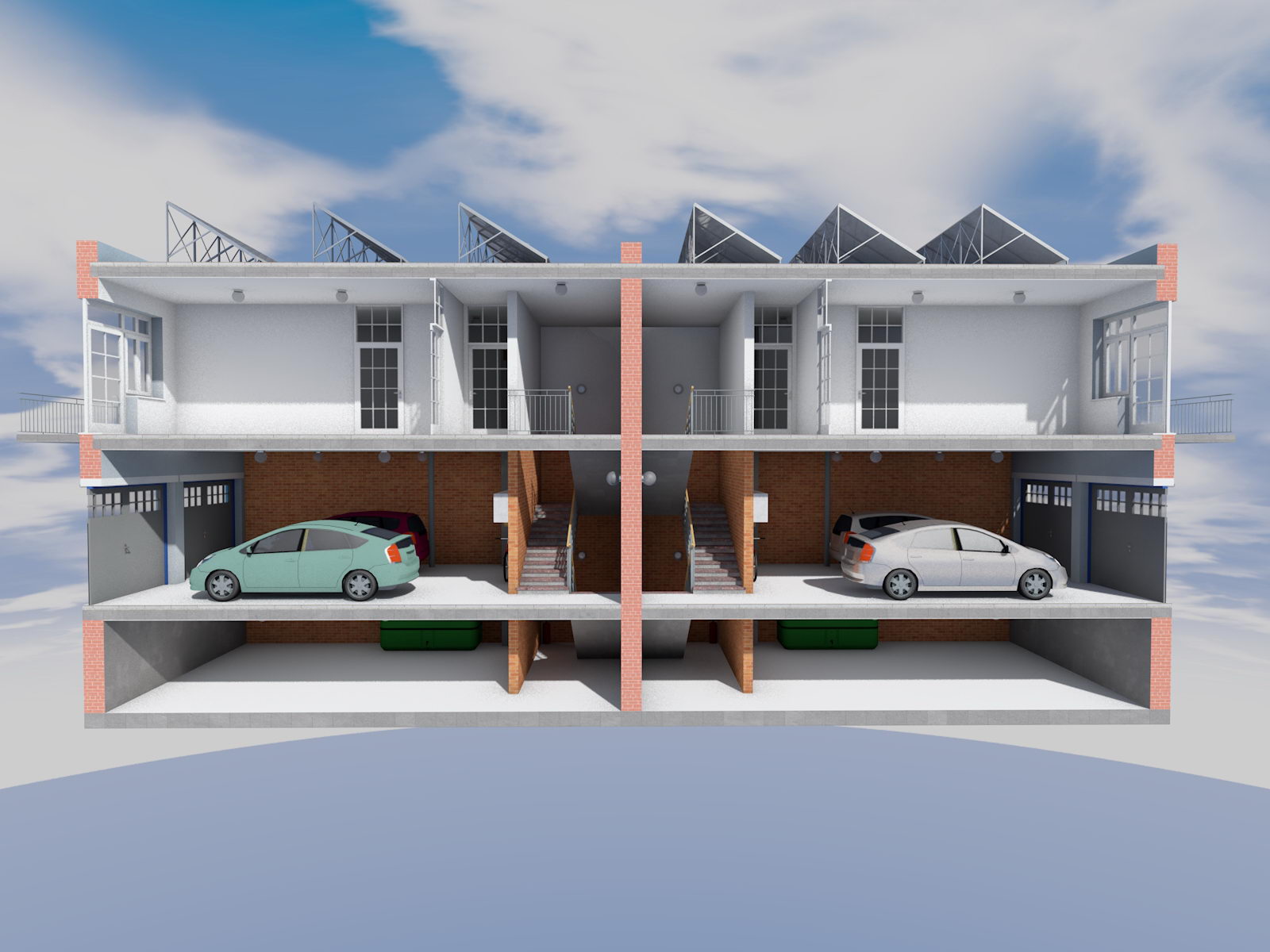

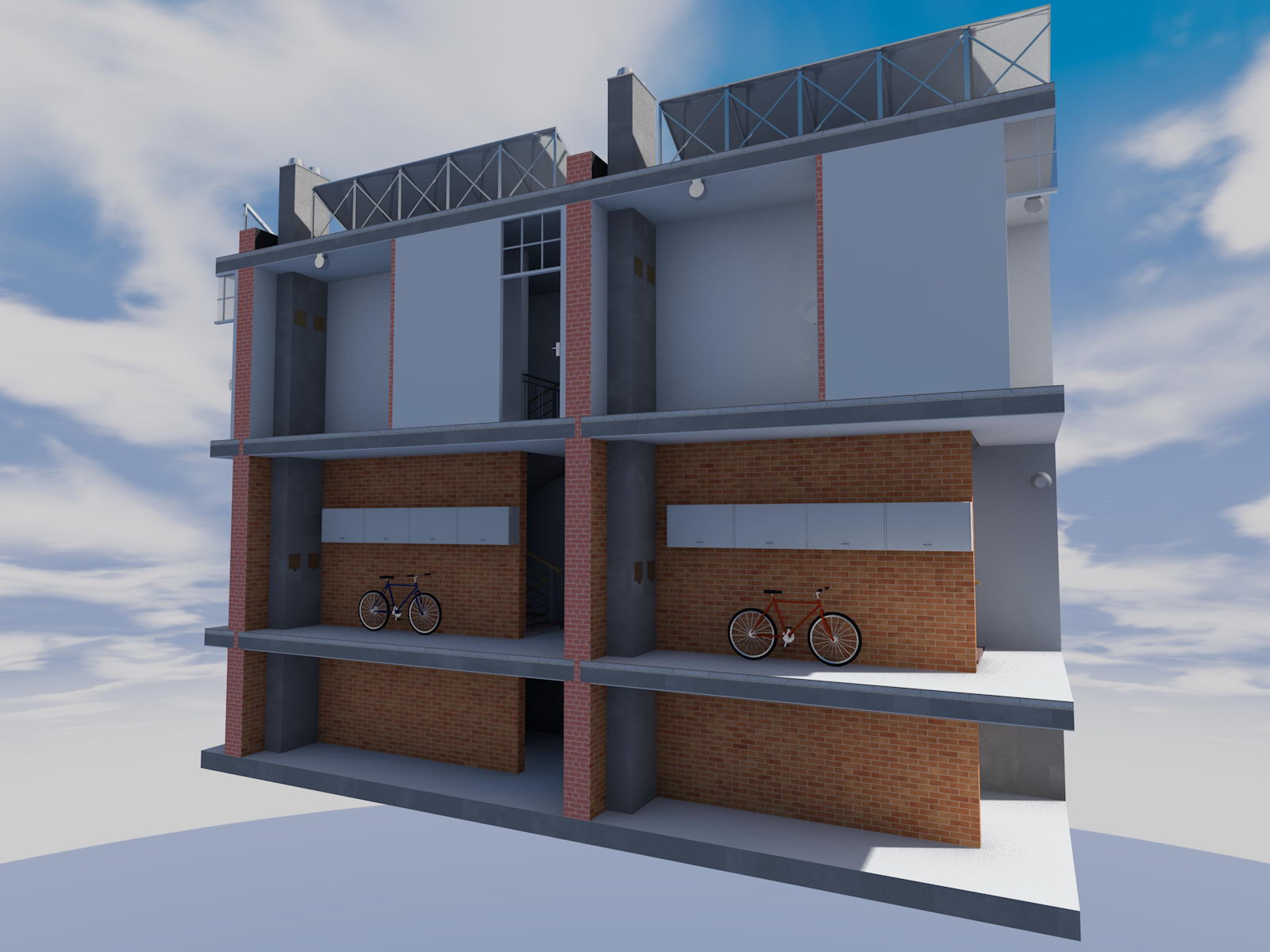

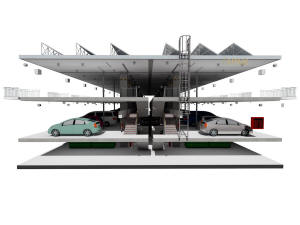

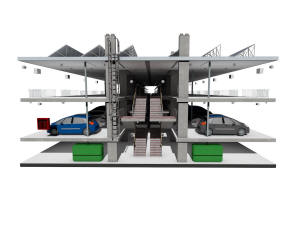

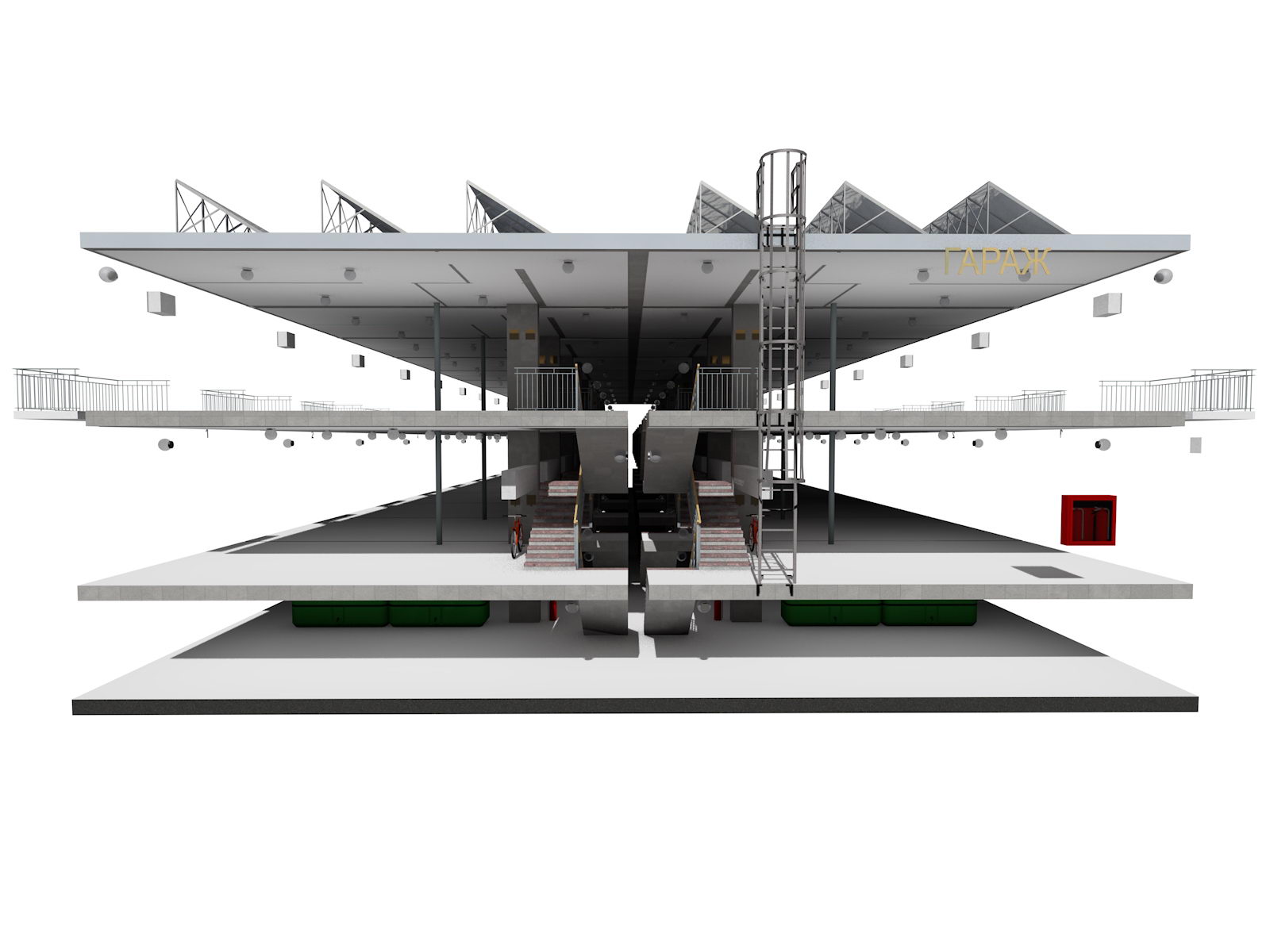

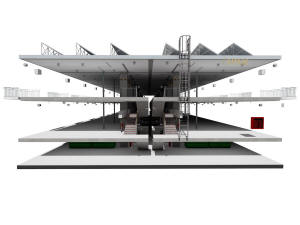

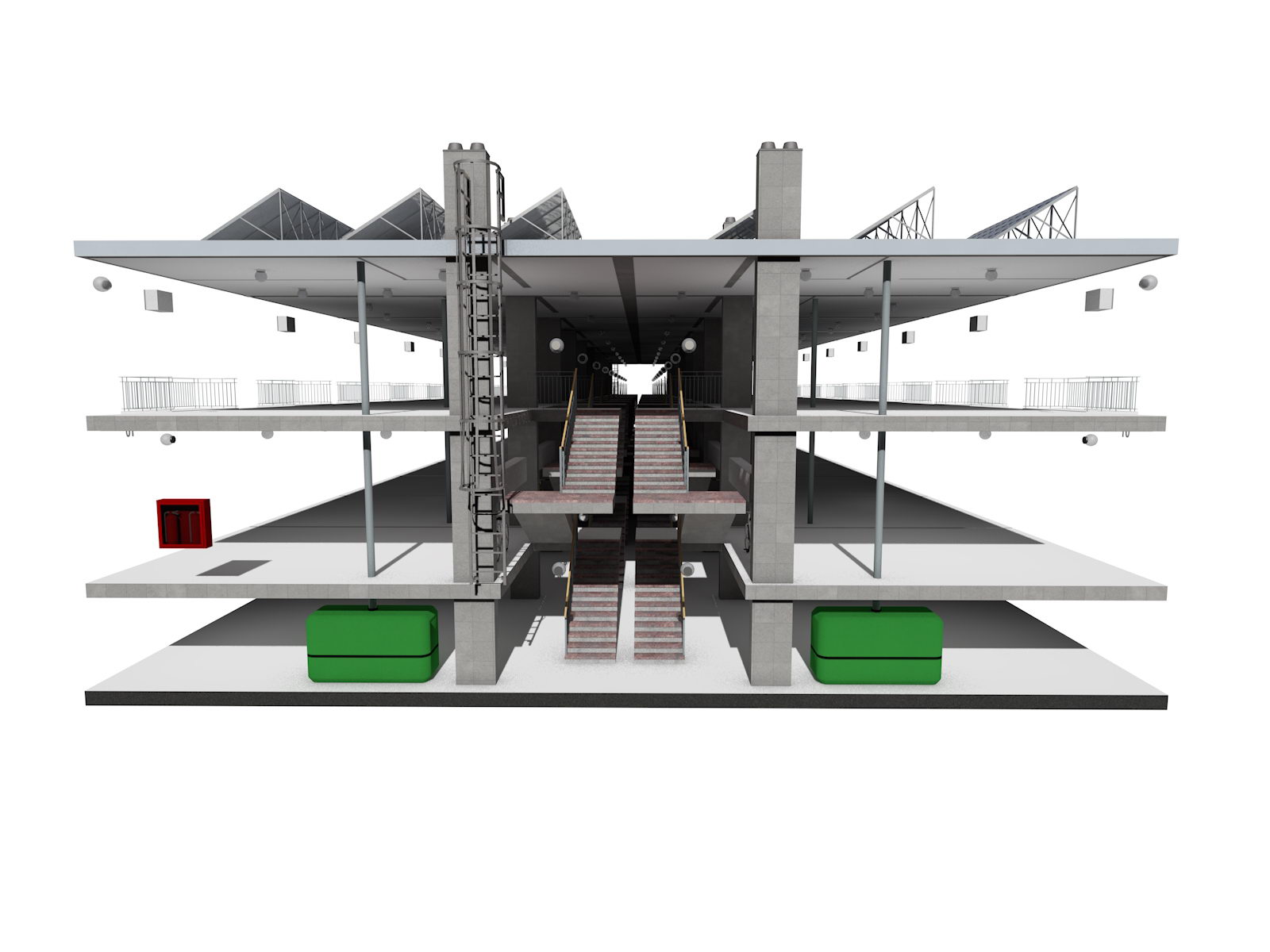

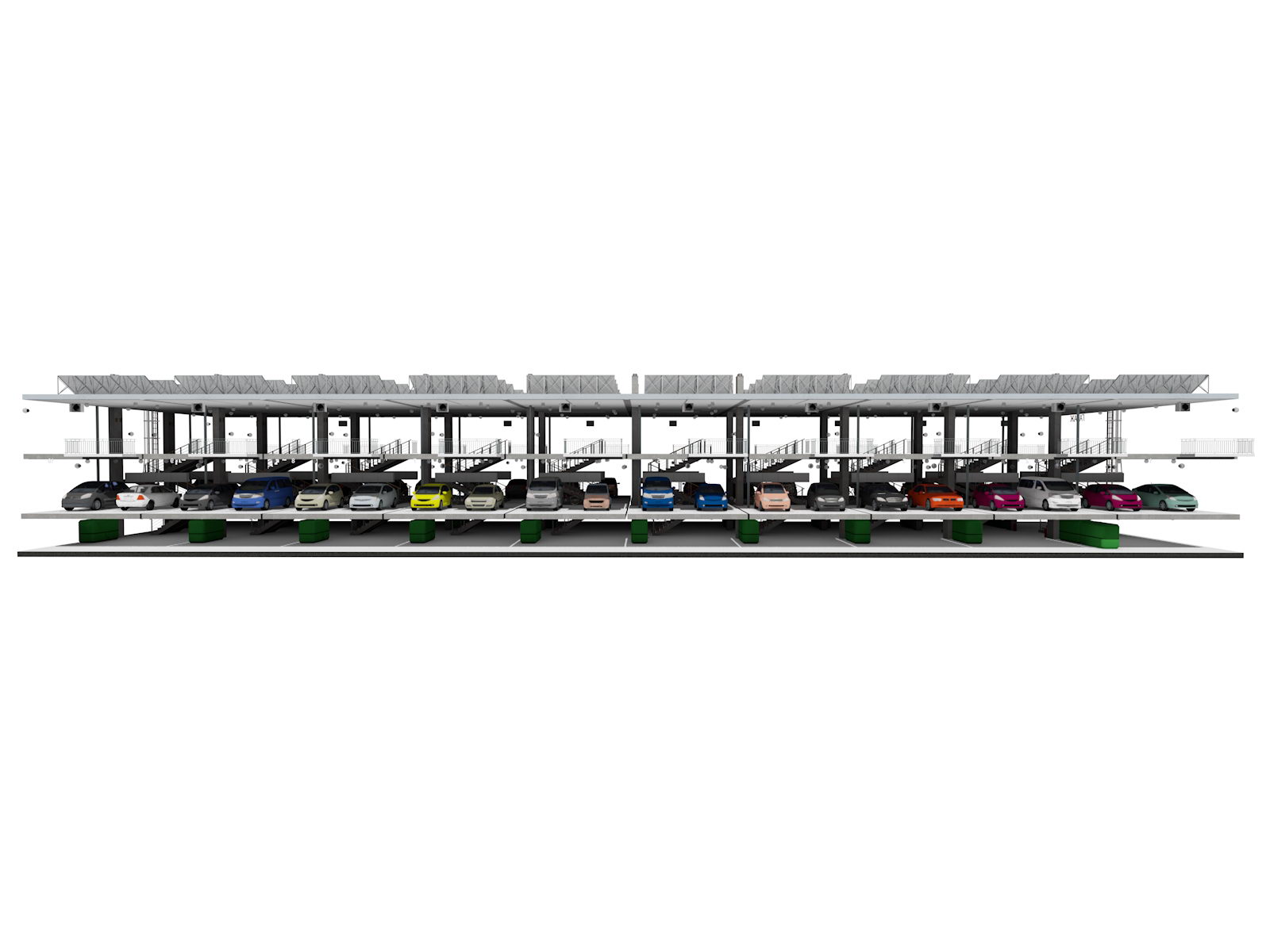

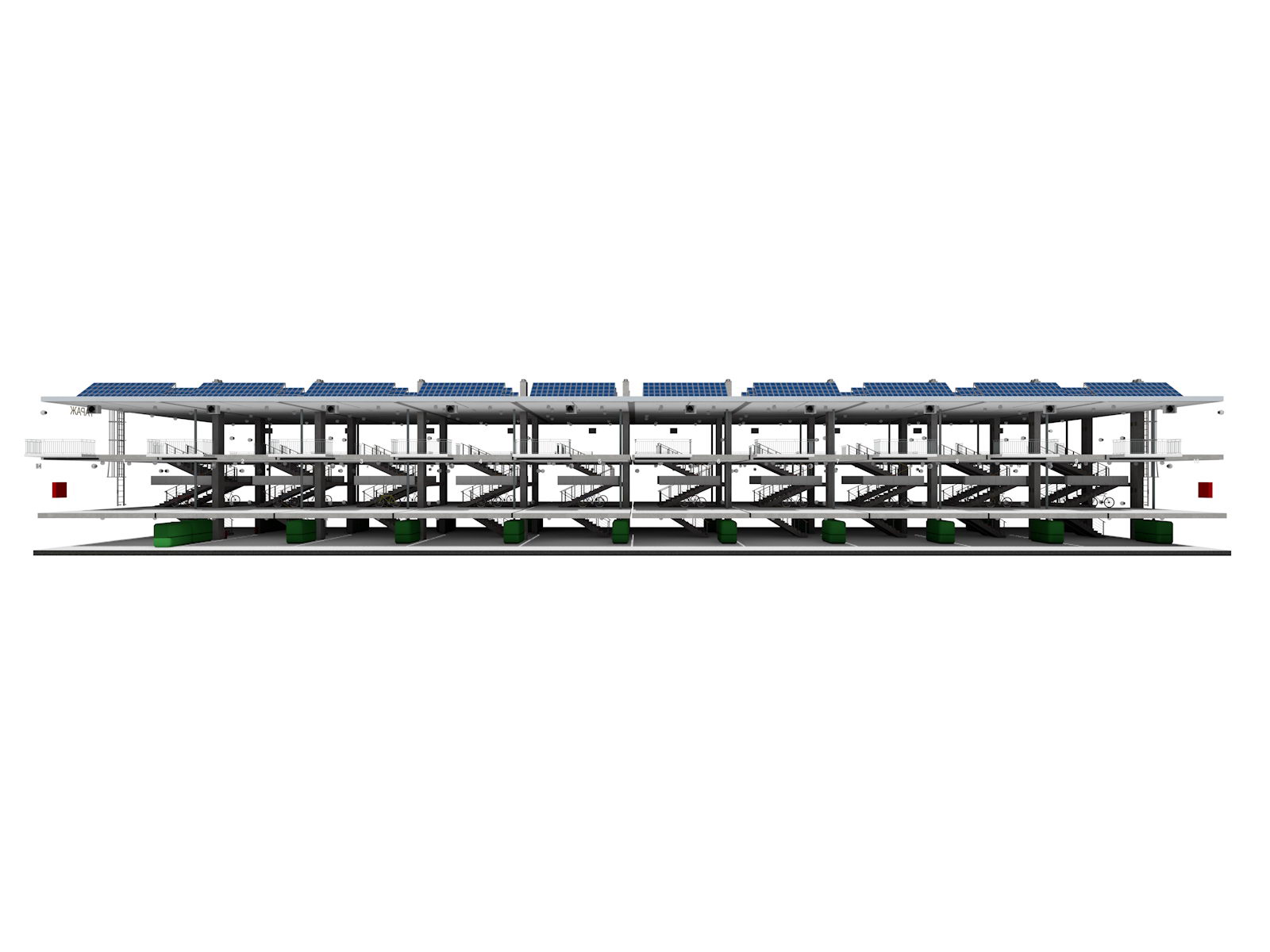

Разрез паркинга

Разрез паркинга

Разрез паркинга



Разрез паркинга

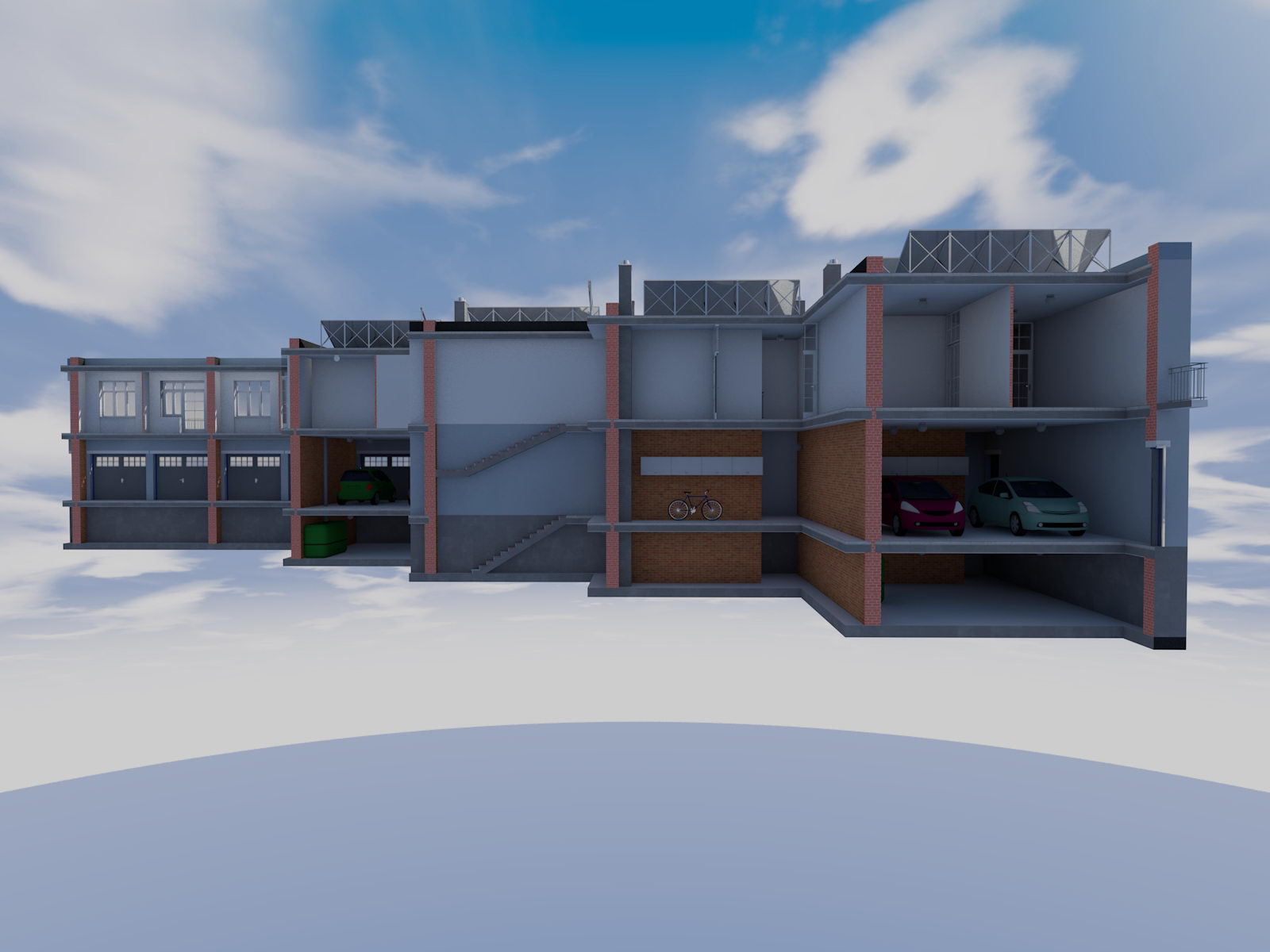

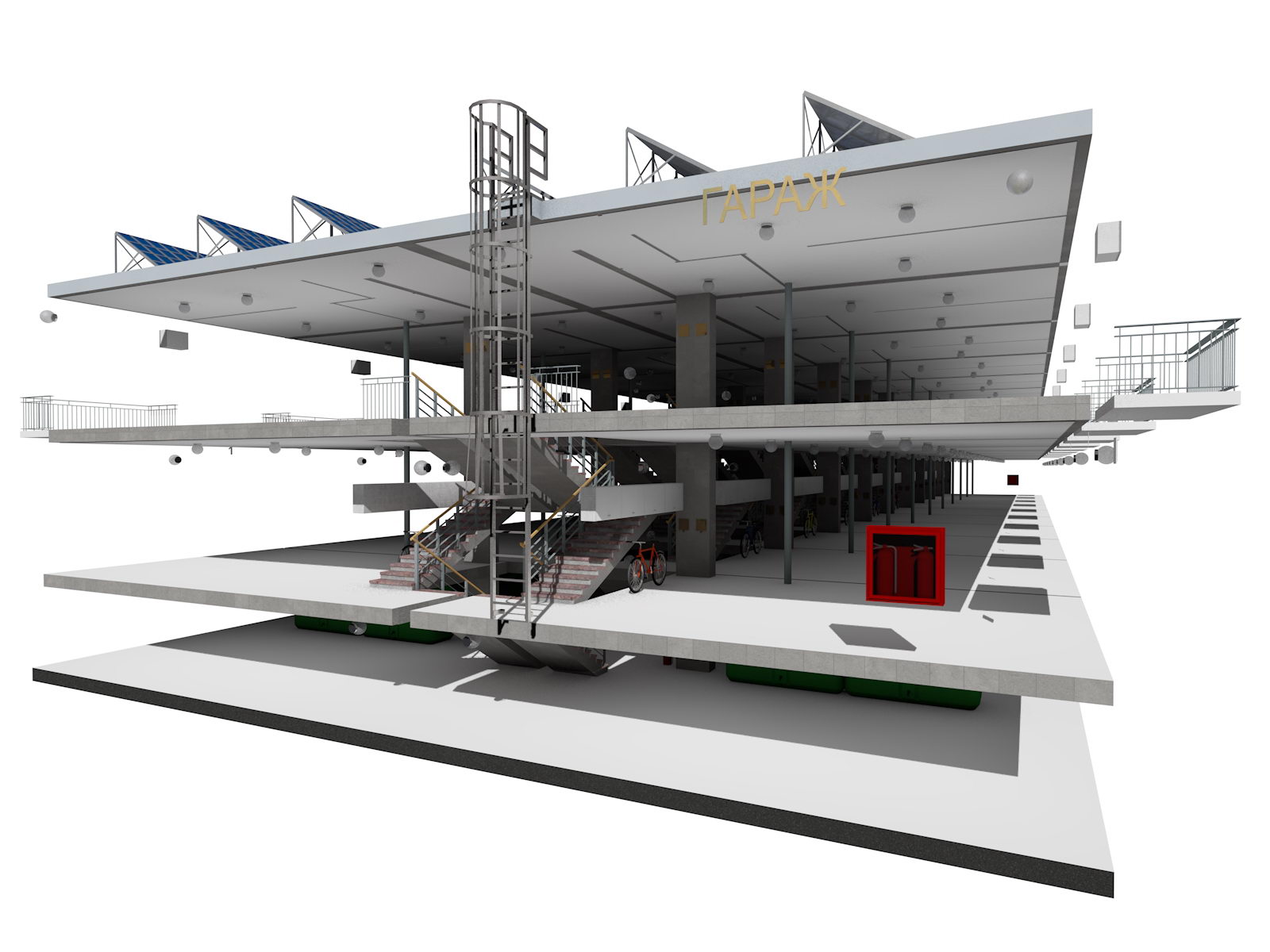

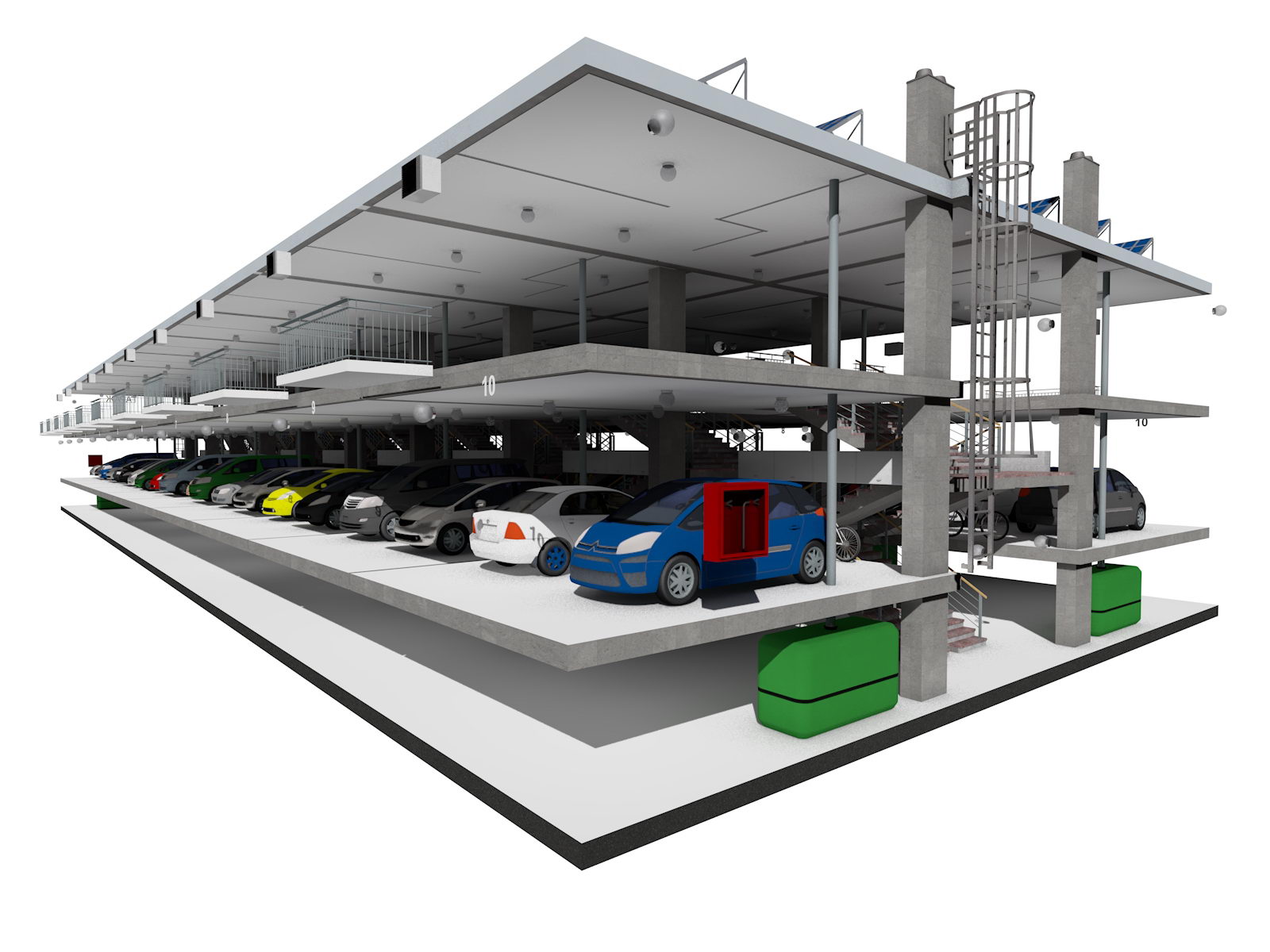

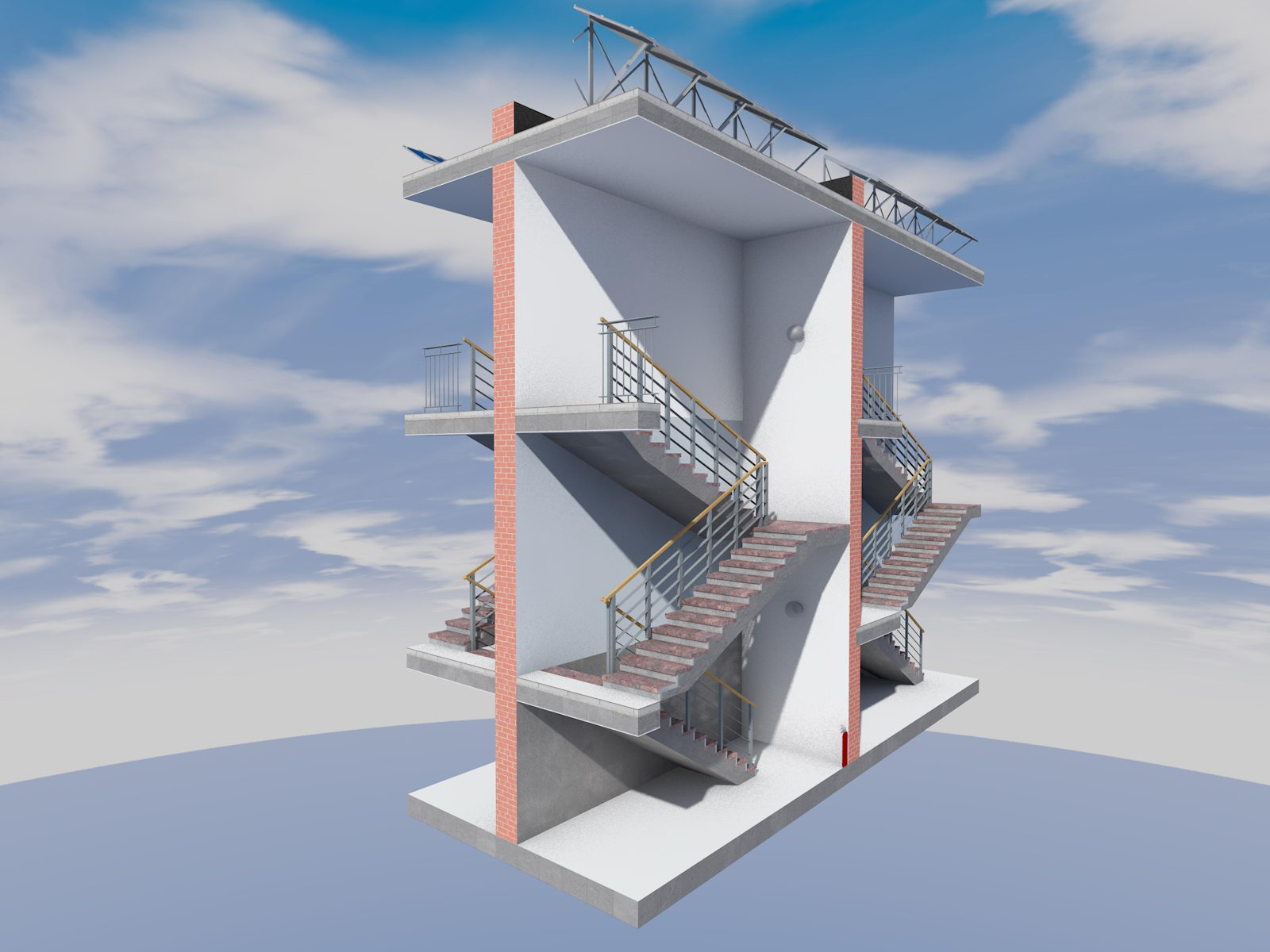

Сложный разрез паркинга

Разрез паркинга

Сложный разрез паркинга

Разрез паркинга







Наименование

Площадь, кв. м.

Состав проектной документации

Общая

Офисов

Проект 10 двухэтажных гаражей на 40 машиномест с коммерческими помещениями

(Паркинг 5)

2470,0

920,0

1.Краткая пояснительная записка с описанием основных характеристик дома  - (10-12 страниц формата А4).
2.3D цветные изображения дома – 25-30 видов.
3.Поэтажные планы подполья, крыши и каждого этажа - 4-6 видов.
4.Фасады дома – 6-8 видов.
5.Разрезы дома - 10-12 видов.
6.План армирования фундамента - 6-8 видов.
7.Проект молниезащиты - 6-8 видов.
8.План расстановки наружных пожарных гидрантов - 6-8 видов.
9.План расстановки наружных и внутренних потолочных светильников - 4-6 видов.
10.План системы водоотведения с крыши - 4-6 вида.
11.План расстановки батарей отопления - 4-6 видов.
12.План расстановки кондиционеров - 6-8 видов.
13.План канализации - 4-6 видов.
14.План расстановки сантехники - 4-6 видов.
15.План вентиляционных труб и их разрезы - 4-6 видов.
16.3D виды каркаса дома - 8-12 видов.
17.3D вид дома на местности - 6-8 видов.
18.План разворотов транспортной техники - 4-8 видов.
19.Габаритный план расстановки мебели (без дизайна интерьера).
20.План вибрирования фундамента - 1-2 вида.
21.Повышение сейсмоустойчивости дома - 6-8 видов.
22.План расстановки камер видеонаблюдения – 4-6 видов.
23.План расстановки датчиков пожарной сигнализации – 3-4 вида.
24.План строительства - 3-4 вида.
25.Обеспечение антитеррористической безопасности во время строительства и эксплуатации здания.
26.Охрана труда во время строительства.
27.План подвесных потолков - 2-3 вида.
28.План утепления подполья - 2-3 вида.
29.Рекомендации по обеспечению энергоэффективности здания.
29.1.План тепловых насосов - 3-4 вида.
29.2.План панелей солнечных батарей - 2-3 вида.
30.Обеспечение доступа МГН - 2-3 страницы формата А4.

31.План раскладки ФБС блоков - 5-6 видов.

32.План земляных масс - 2 вида.
33.Подборка типовой рабочей документации (рабочие строительные серии узлов, разработанных в СССР) - по согласованию.



Примечание

Состав рабочего проекта (АР) - разрабатывается и оплачивается по отдельному договору и техническому заданию.
Сроки передачи заказчику АР - электронно в течении семи дней после получения 100% предоплаты.
Для разработки РП нужны инженерные изыскания площадки строительства.
- инженерно-геодезические;
- инженерно-геологические;
- инженерно-гидрометеорологические;
- инженерно-экологические;
- инженерно-геотехнические.
Часть из них, по взаимному согласованию, можно в упрощенном виде.
Если правообладатель земельного участка не имеет сведений об организации, выдающей технические условия подключения объекта капитального строительства к сетям инженерно-технического обеспечения, он обращается в орган местного самоуправления с запросом о представлении сведений о такой организации, а орган местного самоуправления представляет в течение 2 рабочих дней с даты обращения сведения о соответствующей организации, включая наименование, юридический и фактический адреса.



Общая площадь здания дана без учета площади подполья высотой 1,8 м и балконов.



Состав архитектурного проекта может незначительно уточняться по взаимному согласованию сторон.

  • Все 3D чертежи передаются в разрешении не ниже 1600х12004 пикселей в формате jpg или bmp.

  • Перечень чертежей, 3D графики и иной документации может быть расширен за дополнительную плату.

  • Заказчику (инвестору) может быть оказан ряд дополнительных смежных услуги по рекламе данного проекта, в т.ч. создание и раскрутка официального сайта проекта, по продаже парковочных мест и т.д.

Архитектурный проект 10 двухэтажных гаражей на 40 машиномест с коммерческими помещениями выполнен в соответствии с заданием заказчика и требованиями СП РФ и предназначен для строительства как практически в любых климатических условиях.


Архитектурно-планировочное решение гаража разработано в соответствии и с учетом:

  • СП 118.13330.2012 "Общественные здания и сооружения";

  • СП 113.13330.2016 "Стоянки автомобилей";

  • СП 364.1311500.2018 "Здания и сооружения для обслуживания автомобилей. Требования пожарной безопасности";

  • СП 10.13130 "Системы противопожарной защиты. Внутренний противопожарный водопровод";

  • СП 1.13130.2020 "Системы противопожарной защиты. Эвакуационные пути и выходы";

  • СП 28.13330.2017 "Защита строительных конструкций от коррозии. Актуализированная редакция СНиП 2.03.11-85";

  • СП 275.1325800.2016 "Конструкции ограждающие жилых и общественных зданий. Правила проектирования звукоизоляции";

  • СП 131.13330.2020 "Строительная климатология";

  • СП 31-114-2004 "Правила проектирования жилых и общественных зданий для строительства в сейсмических районах";

  • СП 14.13330.2018 "Строительство в сейсмических районах";

  • Серия 0.00-2.96с Повышение сейсмостойкости зданий (Серия 0.00-2.96с "Выпуск 0-0. Общие материалы для проектирования»; Серия 0.00-2.96с "Выпуск 0-1. Каменные и кирпичные здания. Материалы для проектирования");

  • СП 345.1325800.2017 "Здания жилые и общественные. Правила проектирования тепловой защиты";

  • СП 321.1325800.2017 "Здания жилые и общественные. Правила проектирования противорадоновой защиты";

  • СП 15.13330.2020 Каменные и армокаменные конструкции. Актуализированная редакция СНиП II-22-81* (с Изменениями N 1, 2);

  • СП 327.1325800.2017 "Стены наружные с лицевым кирпичным слоем. Правила проектирования, эксплуатации и ремонта";

  • СП 47.13330.2016 "Инженерные изыскания для строительства. Основные положения";

    • СП 438.1325800.2019 "Инженерные изыскания при планировке территорий. Общие требования";

    • СП 317.1325800.2017 "Инженерно-геодезические изыскания для строительства. Общие правила производства работ";

    • СП 446.1325800.2019 "Инженерно-геологические изыскания для строительства. Общие правила производства работ";

    • СП 482.1325800.2020 "Инженерно-гидрометеорологические изыскания для строительства. Общие правила производства работ";

    • СП 11-102-97 "Инженерно-экологические изыскания для строительства";

    • СП 448.1325800.2019 "Инженерные изыскания для строительства в районах распространения просадочных грунтов. Общие требования";

    • СП 449.1325800.2019 "Инженерные изыскания для строительства в районах распространения набухающих грунтов. Общие требования";

    • СП 493.1325800.2020 "Инженерные изыскания для строительства в районах распространения многолетнемерзлых грунтов. Общие требования";

  • Постановление Правительства Российской Федерации от 25 января 2011 года N 18 "Об утверждении Правил установления требований энергетической эффективности для зданий, строений, сооружений и требований к правилам определения класса энергетической эффективности многоквартирных домов";

  • Постановление Правительства РФ от 14 апреля 2017 г. № 447 "Об утверждении требований к антитеррористической защищенности гостиниц и иных средств размещения и формы паспорта безопасности этих объектов";

  • Федеральный закон "Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации" от 23.11.2009 N 261-ФЗ;

  • СанПиН 2.2.1/2.1.1.1200-03 «Санитарно-защитные зоны и санитарная классификация предприятий, сооружений и иных объектов» (п. 4.4., табл. 4.4.1);

  • ГОСТ 21.501-2018 "Система проектной документации для строительства. Правила выполнения рабочей документации архитектурных и конструктивных решений";

  • ГОСТ 21.201-2011 "Система проектной документации для строительства. Условные графические изображения элементов зданий, сооружений и конструкций";

  • ГОСТ 2.305-2008 "Единая система конструкторской документации. Изображения - виды, разрезы, сечения".

Подробнее о проекте гаража:



Пояснительная записка к проекту 20 двухэтажных гаражей на 40 машиномест с нежилыми помещениями





Идеология гаража



Основная идеология гаража: офис, гараж на 2 машины и склад в одном месте за минимальную цену.

Настоящий архитектурный проект двухэтажного гаража с коммерческими помещениями привлекателен прежде всего своей простотой.

Здание представляет собой 20 блокированных секций, каждая в два надземных этажа с подпольем.

Секции блокируются задними и боковым торцами, образуя собой два ряда по 10 секций в каждом.

Одно из важных преимуществ данного проекта гаража - минимальные накладные расходы на его содержание для владельцев парковочных мест.

Данный проект гаража - удачное решение для предприятий малого и среднего бизнеса, кто хотел бы организовать Интернет-магазин, вести бизнес с помощью Интернета.

Выбранные конструктивно-технические решения в данном проекте гаража обуславливают возможность его быстрого строительства и высокой гарантии получения прибыли для потенциальных инвесторов.

Отличительной положительной особенностью данного проекта гаража является возможность использование простых строительных решений, обеспечивающих быстроту, простоту и низкую стоимость ее строительства.

Проектная документация подлежит обязательному прохождению экспертизы.



Класс энергоэффективности здания В+.





Примечание

  • Возможно увеличение или уменьшения числа блокированных секций.

  • Возможно объединение отдельных секций.

  • По желанию возможна увеличение высоты подполья гаража.

  • Рекомендуется заказ разработки 3D интерьера помещений.

  • Все требования и пожелания к поэтажным планам целесообразно предварительно максимально тщательно и подробно сформулировать в техническом задании на разработку архитектурного проекта гаража.



Для приобретения проекта гаража с коммерческими помещениями свяжитесь с нами любым удобным для вас способом, указанном на сайте.
