Проект 10 двухэтажных гаражей на 20 машиномест с коммерческими помещениями





Проект гаража разработан для строительства в условиях как плотной городской застройки в любой стране, любого климата и экономии земли, так для малонаселенной местности.





Проект 10 двухэтажных гаражей на 20 машиномест с нежилыми помещениями

Проект 10 двухэтажных гаражей на 20 машиномест с нежилыми помещениями

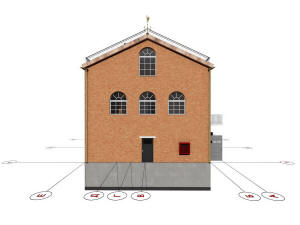

Боковой фасад гаража

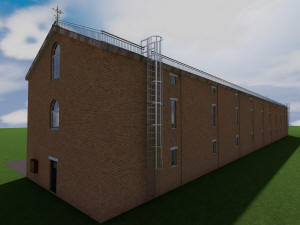

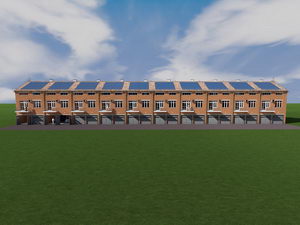

Общий вид здания гаражей

Боковой фасад гаража



Общий вид здания гаражей

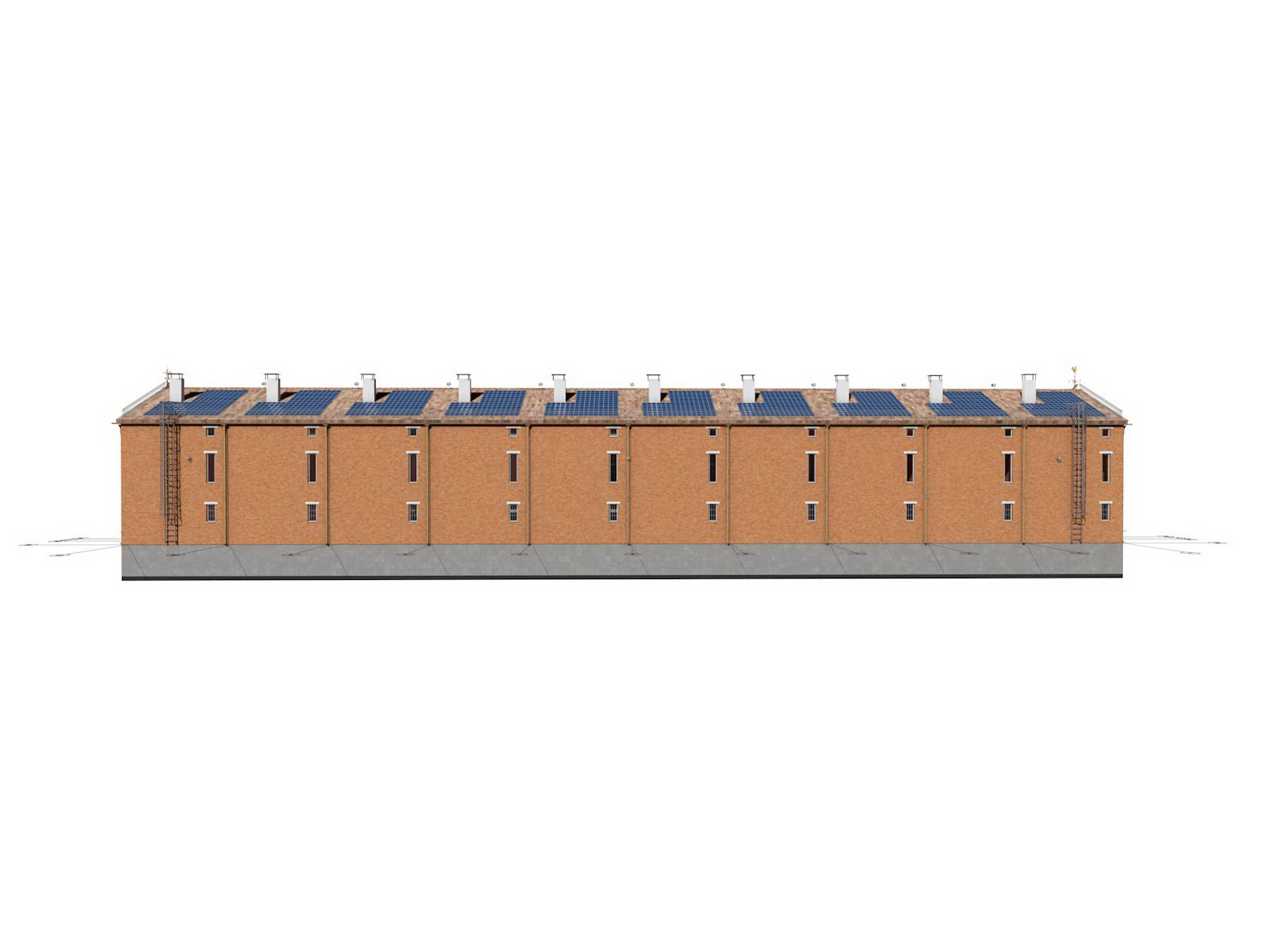

Задний фасад здания гаражей

Общий вид гаражей

Задний фасад здания гаражей



Общий вид гаражей

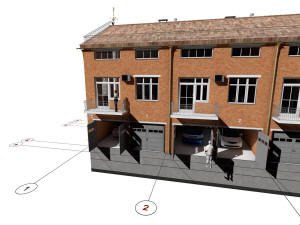

Боковой фасад гаража

Главный фасад гаража

Боковой фасад гаража



Главный фасад гаража



3D вид бокового фасада, фундамента и координатных осей гаража

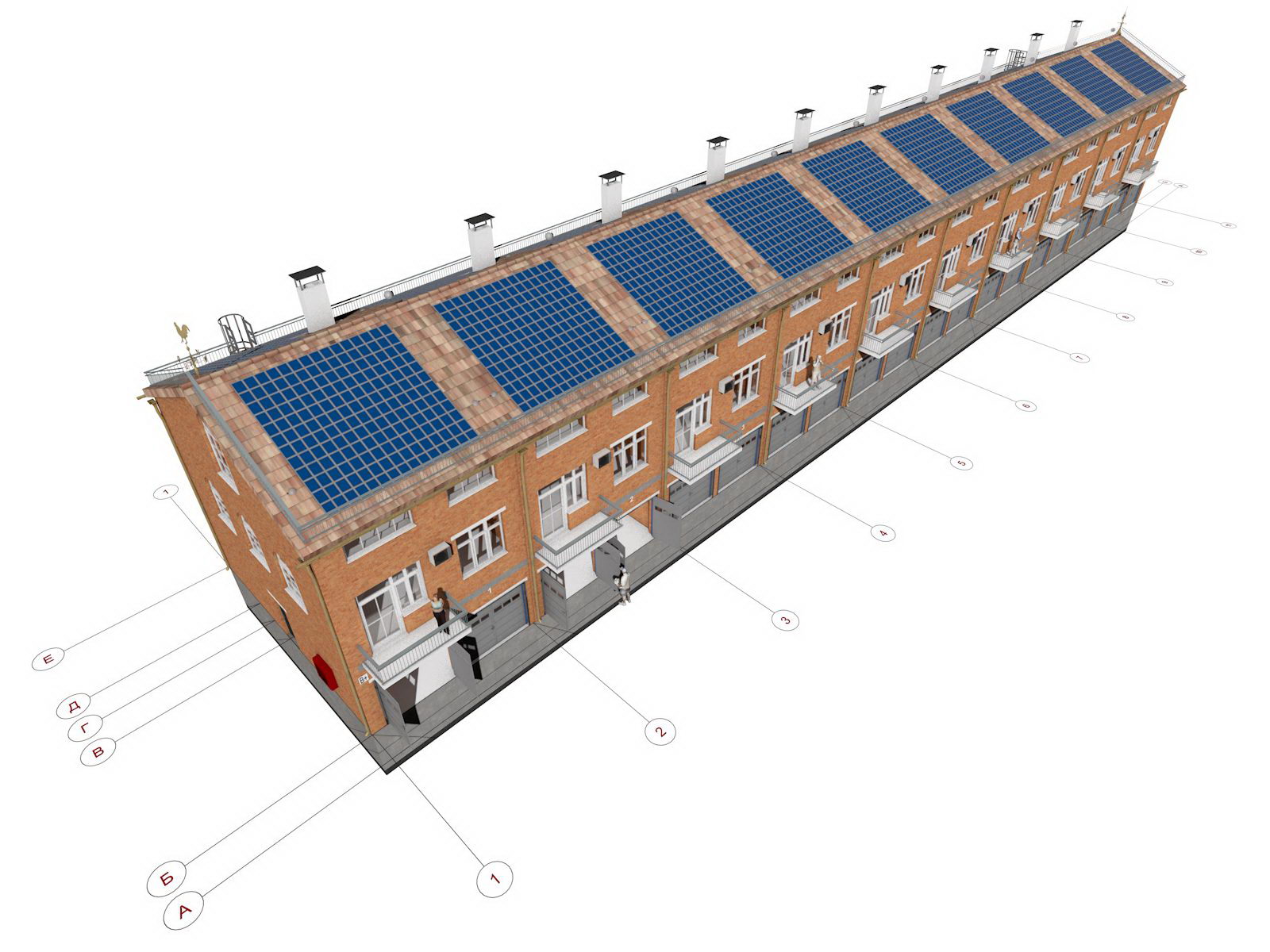

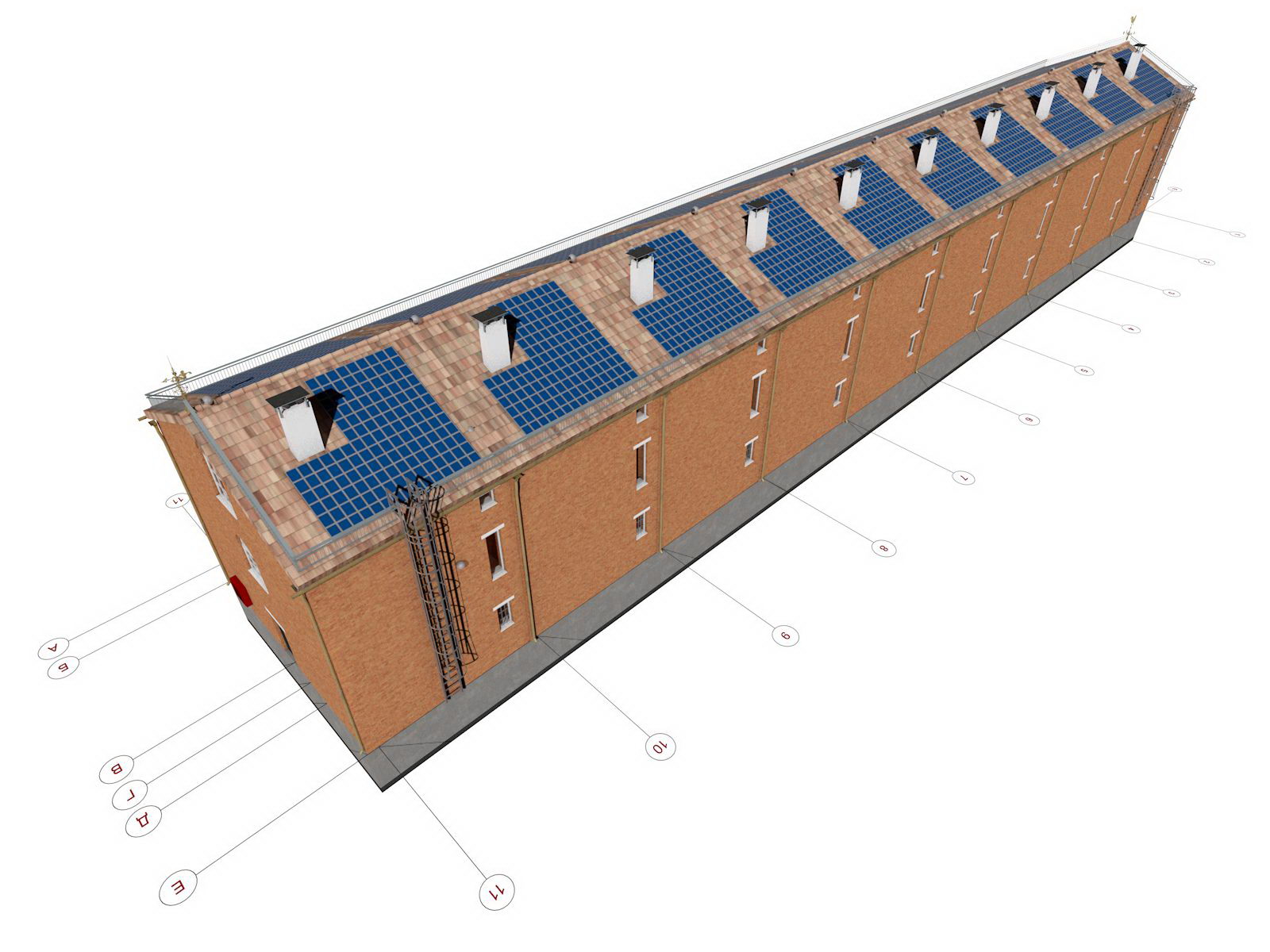

3D общий вид гаража, фундамента и координатных осей

3D вид бокового фасада, фундамента и координатных осей гаража



3D общий вид гаража, фундамента и координатных осей



3D общий вид главного фасада гаража, фундамента и координатных осей

3D общий вид гаража, фундамента и координатных осей

3D общий вид главного фасада гаража, фундамента и координатных осей



3D общий вид гаража, фундамента и координатных осей



3D вид бокового фасада, фундамента и координатных осей гаража

3D общий вид гаража, фундамента и координатных осей

3D вид бокового фасада, фундамента и координатных осей гаража



3D общий вид гаража, фундамента и координатных осей



3D общий вид заднего фасада гаража, фундамента и координатных осей

3D общий вид гаража, фундамента и координатных осей

3D общий вид заднего фасада гаража, фундамента и координатных осей



3D общий вид гаража, фундамента и координатных осей



3D общий вид фундамента гаража и координатных осей

3D общий вид фундамента гаража и координатных осей

3D общий вид фундамента гаража и координатных осей



3D общий вид фундамента гаража и координатных осей

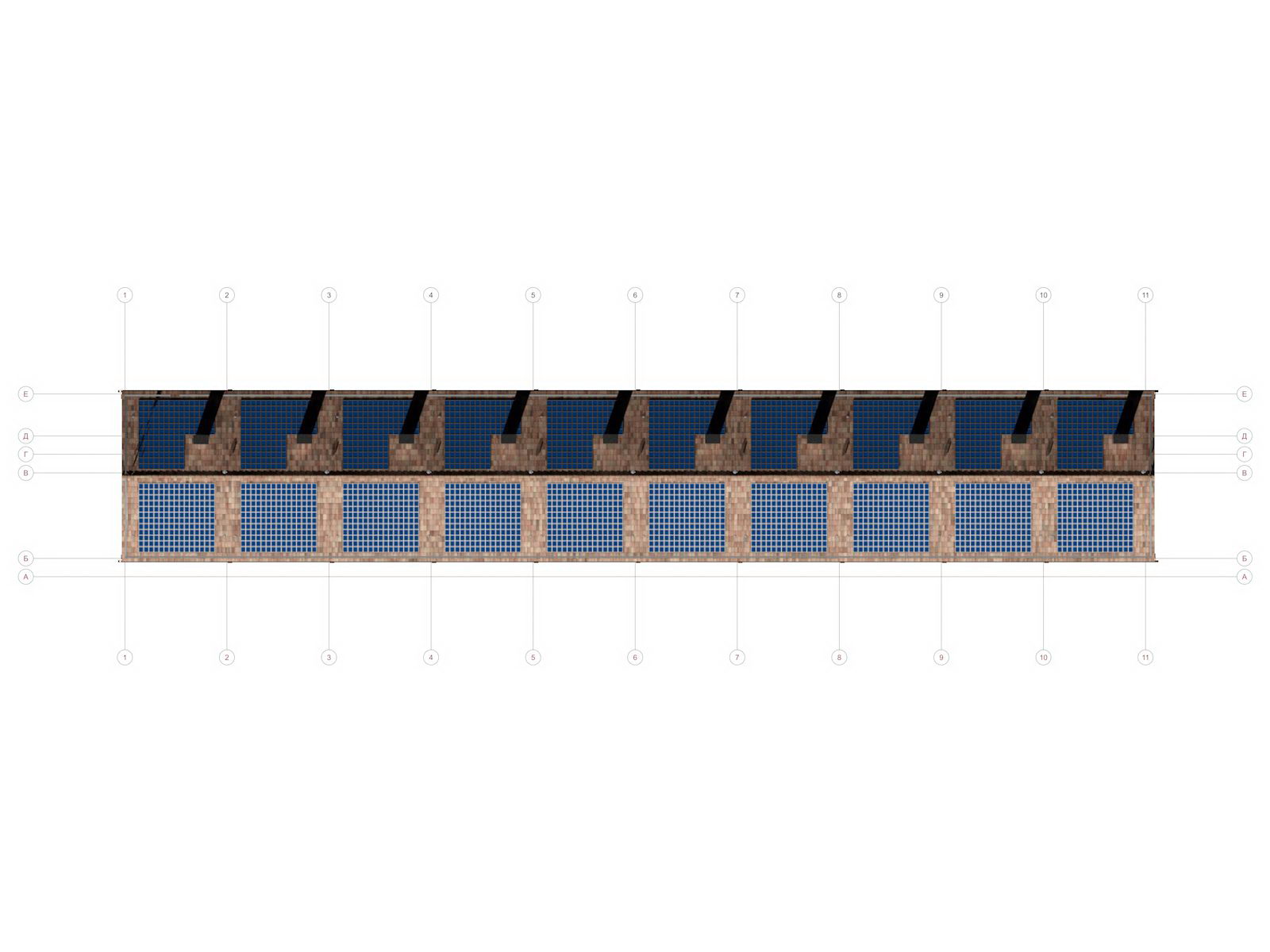

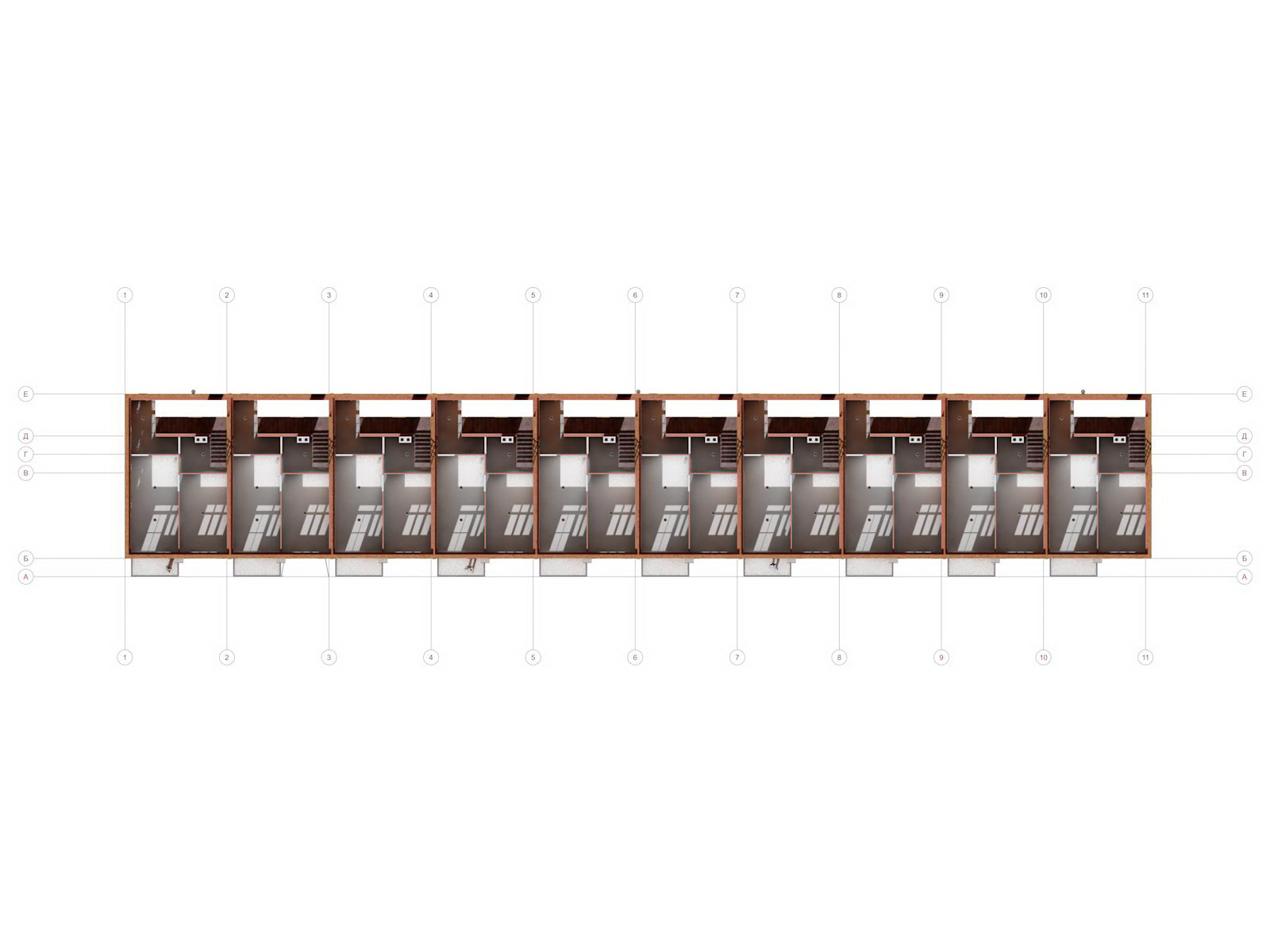

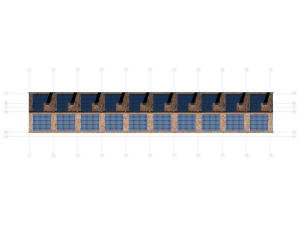

План крыши паркинга

План мансарды паркинга

План крыши паркинга



План мансарды паркинга

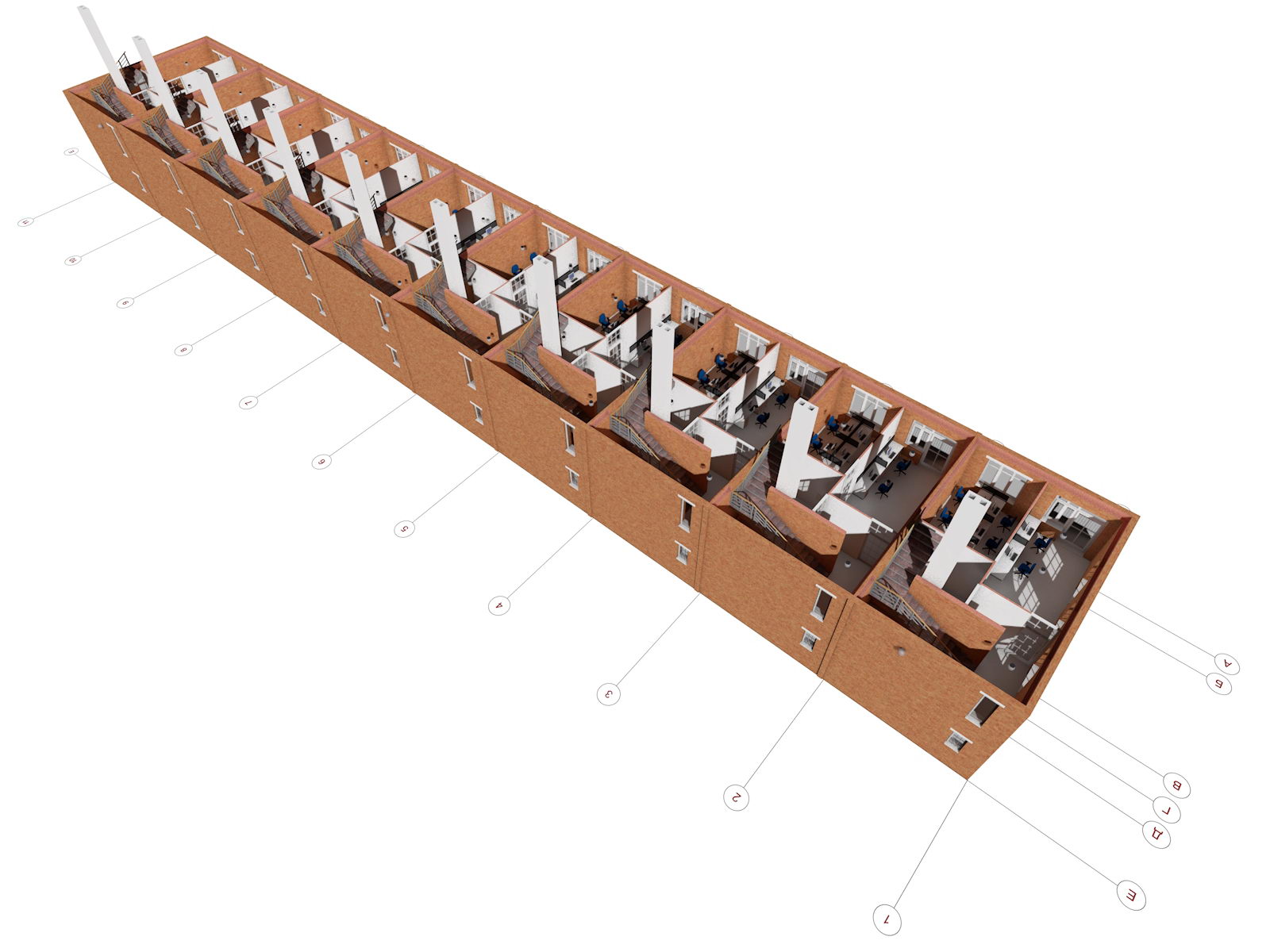

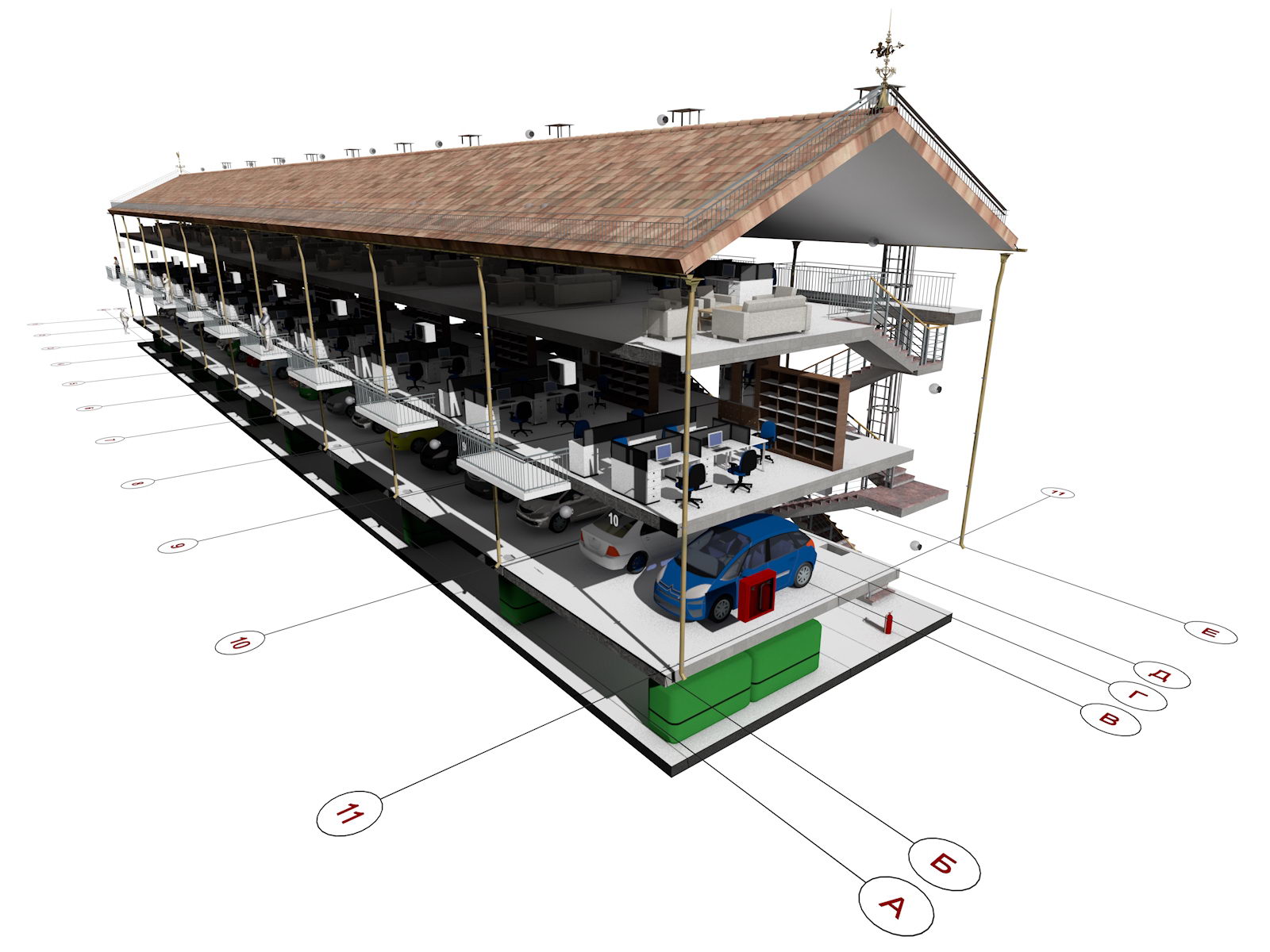

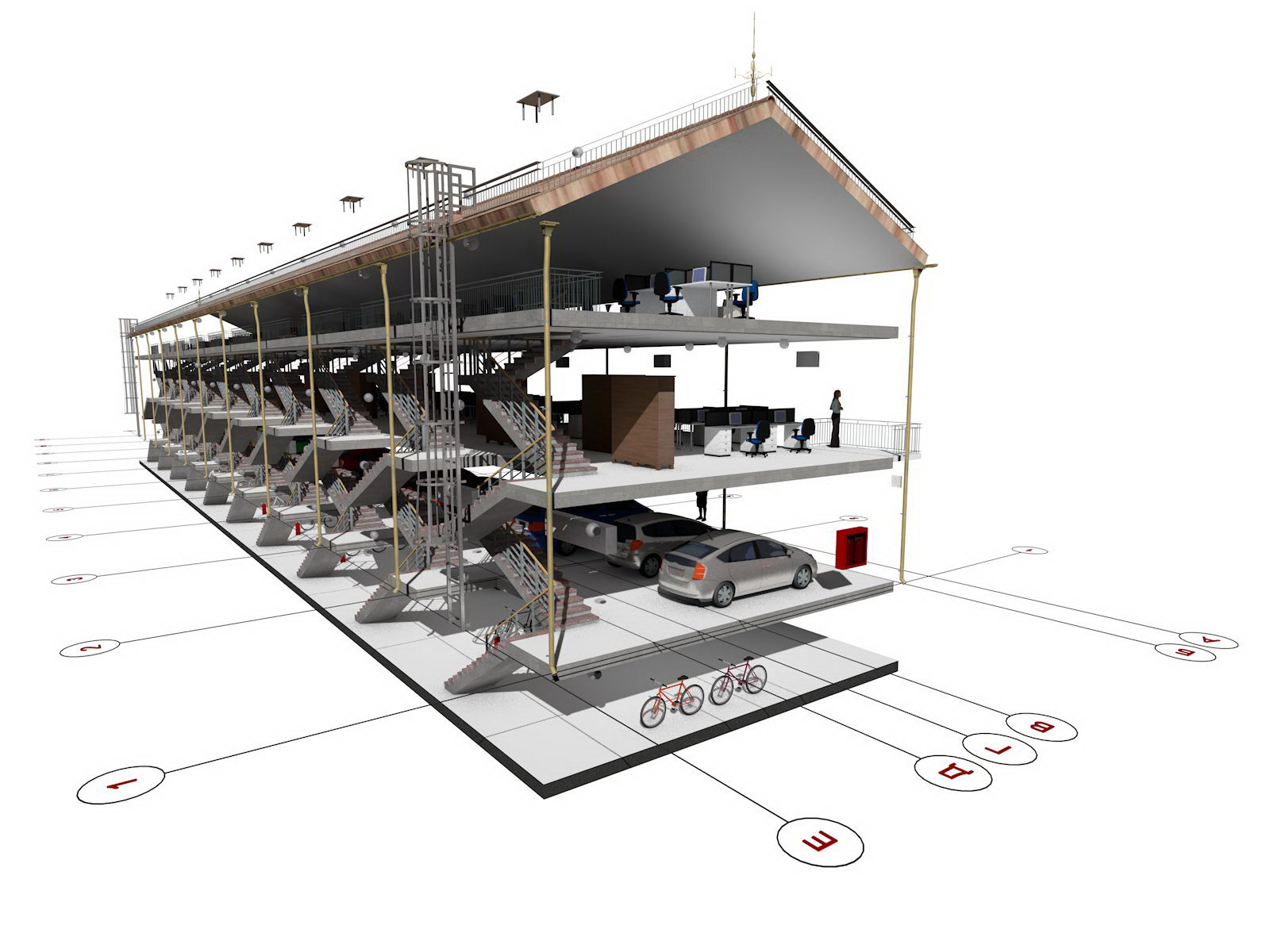

3D вид второго этажа секции

3D вид второго этажа секции

3D вид второго этажа секции



3D вид второго этажа секции

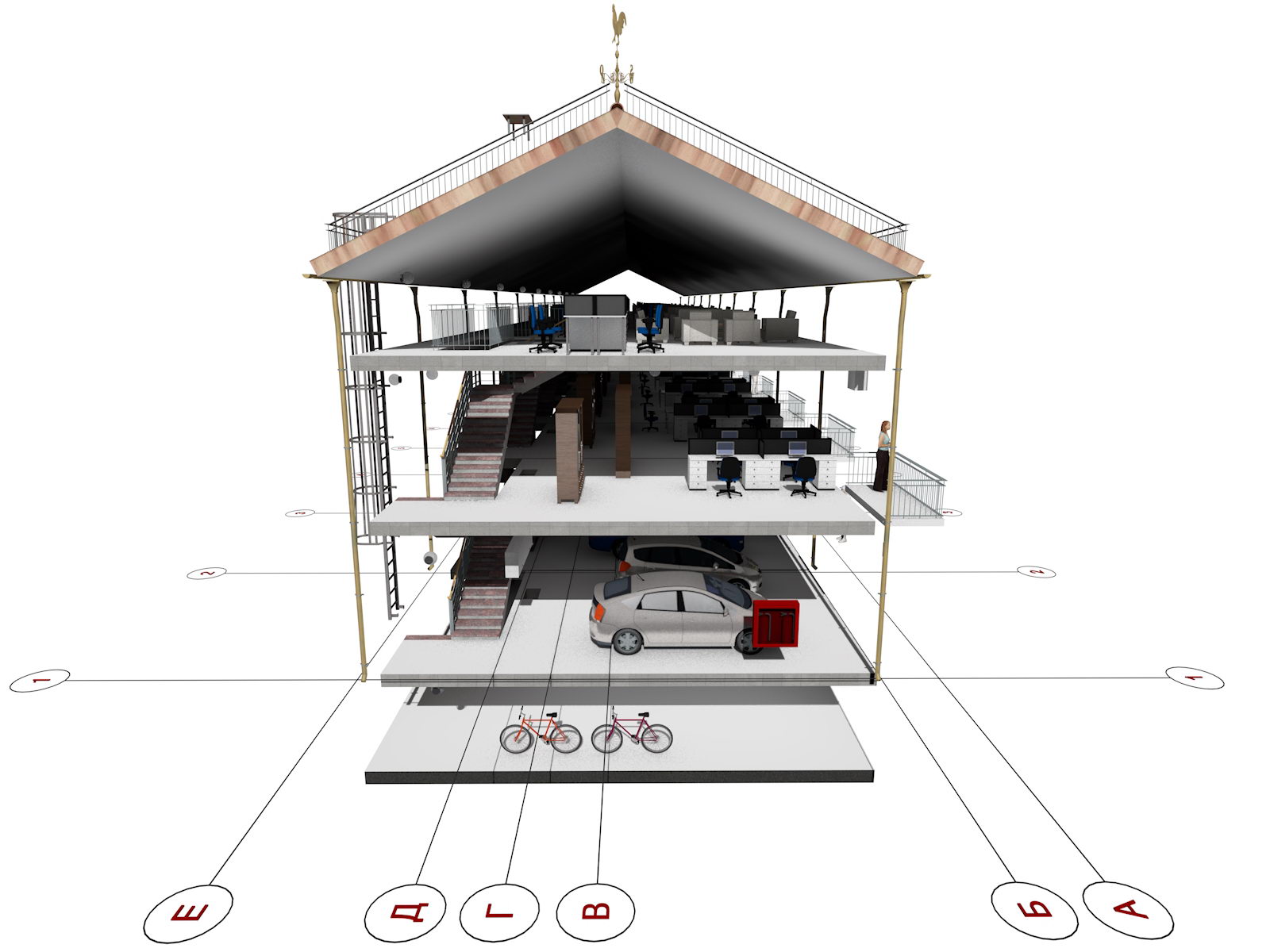

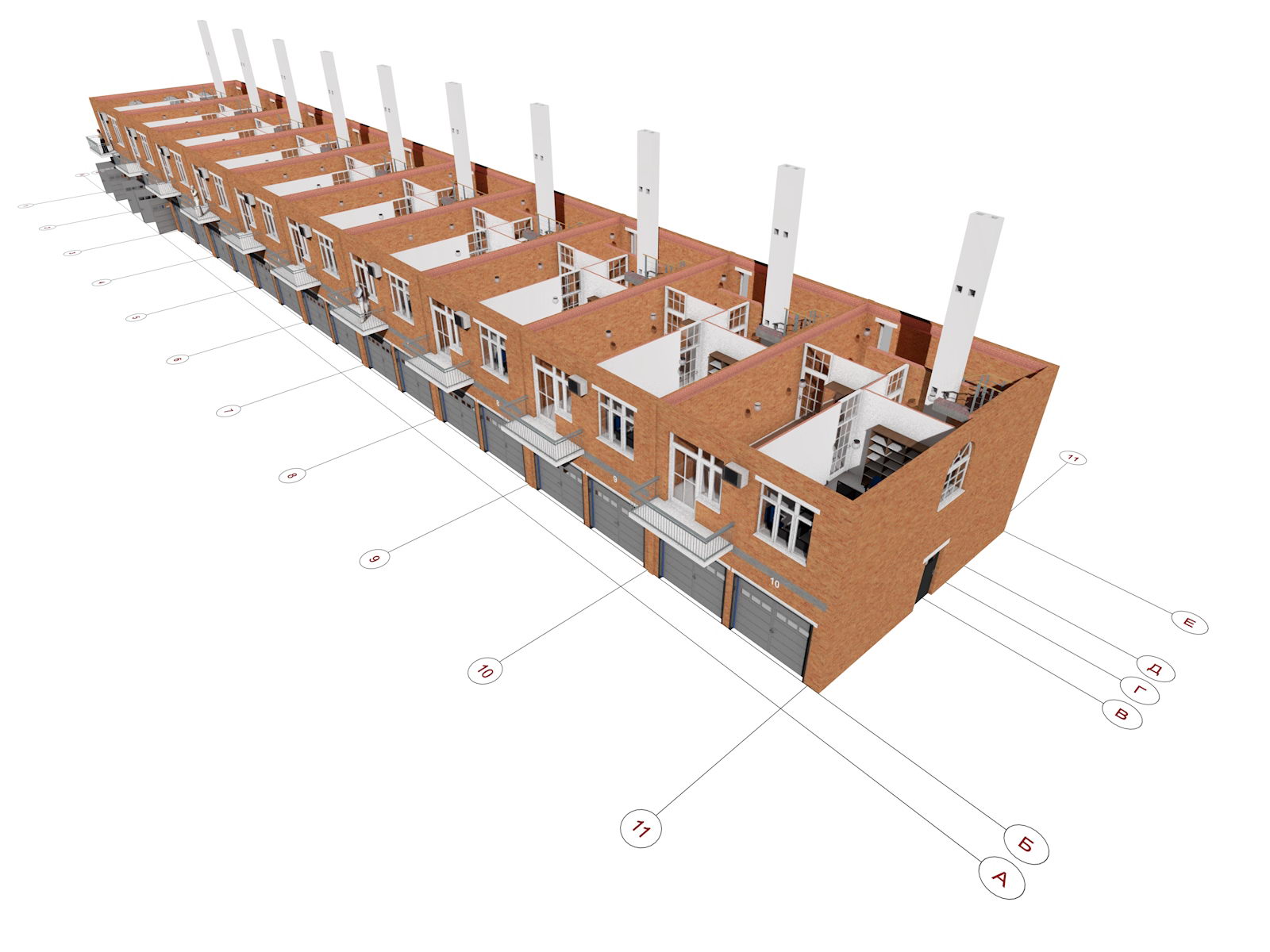

3D вид первого этажа секции

3D вид первого этажа секции

3D вид первого этажа секции



3D вид первого этажа секции



3D вид первого этажа секции

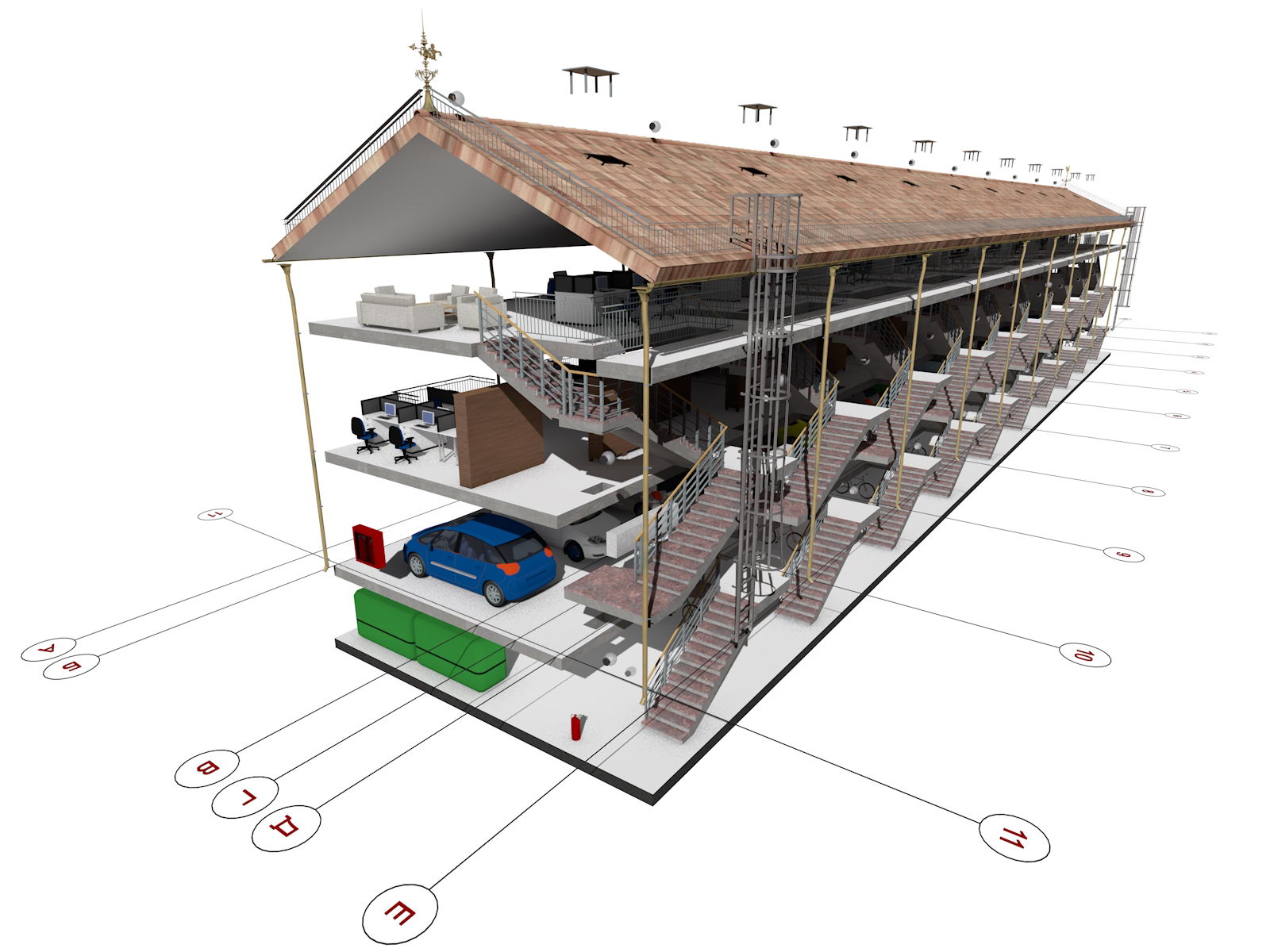

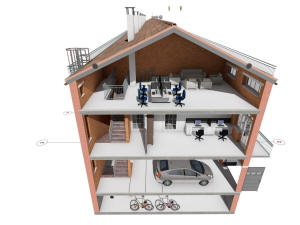

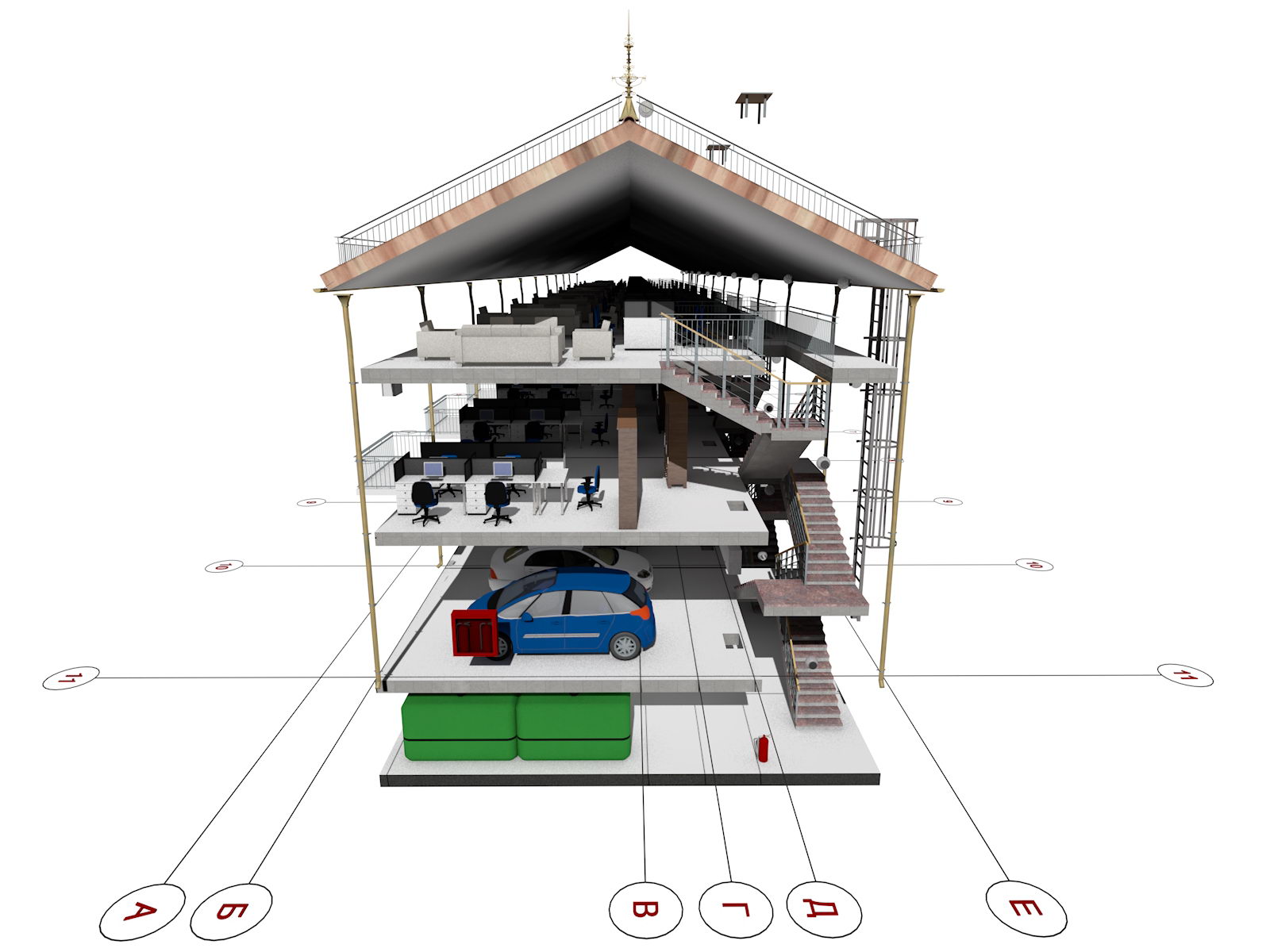

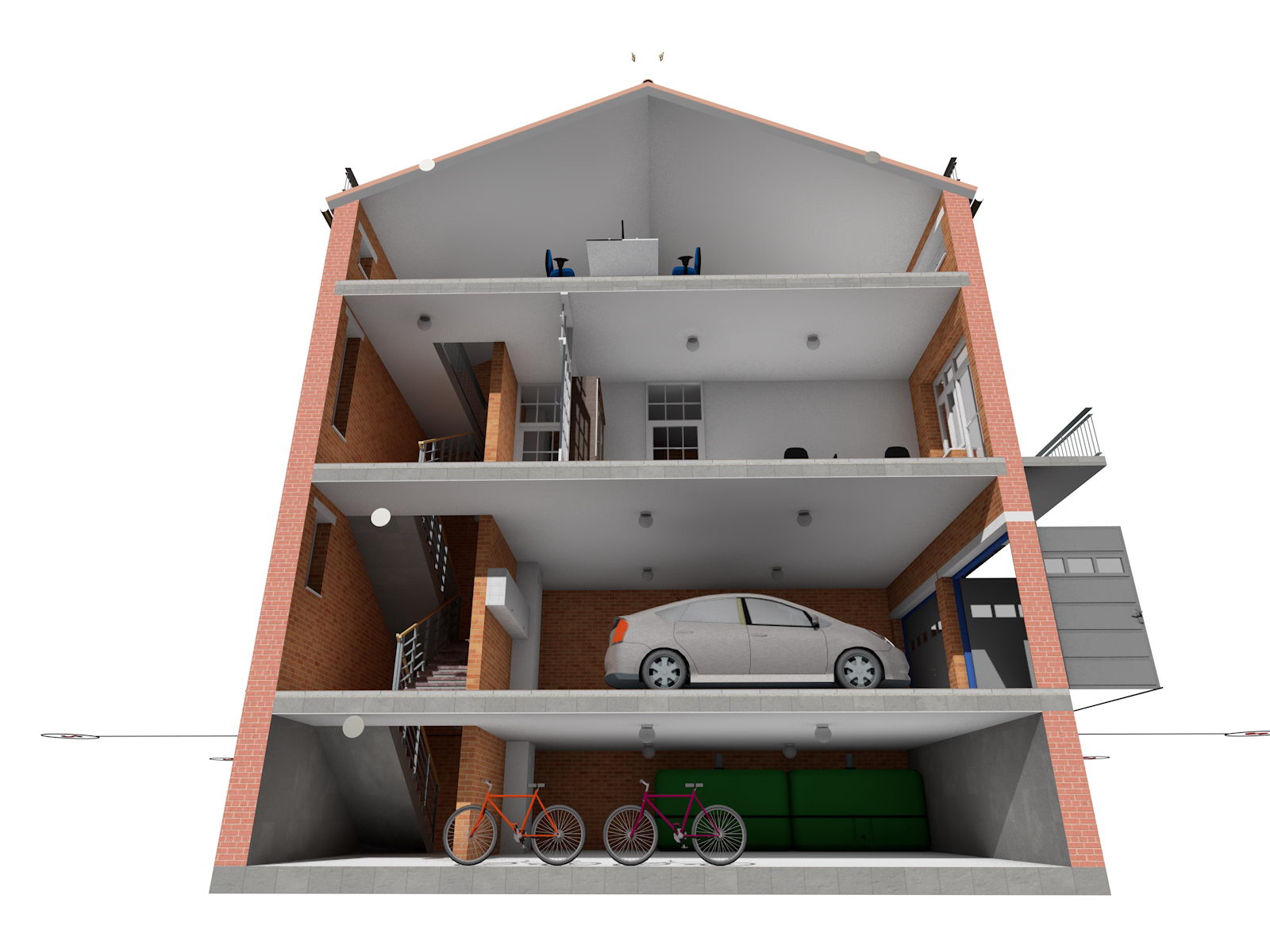

Разрез паркинга

3D вид первого этажа секции



Разрез паркинга

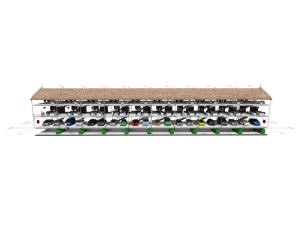

Фрагмент паркинга

Разрез паркинга



Фрагмент паркинга



Вентиляционная труба паркинга

Вентиляционная труба паркинга

Вентиляционная труба паркинга



Вентиляционная труба паркинга

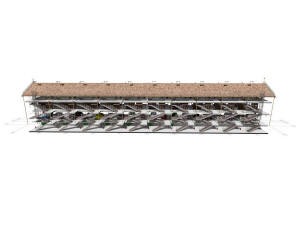

Каркас паркинга



Каркас паркинга

Каркас паркинга



Каркас паркинга



Каркас паркинга

Каркас паркинга



Каркас паркинга



Каркас паркинга



Каркас паркинга

Каркас паркинга

Каркас паркинга



Каркас паркинга



Каркас паркинга

Каркас паркинга

Каркас паркинга



Каркас паркинга



Общий 3D вид лестницы секции гаража

Общий 3D вид лестницы секции гаража

Общий 3D вид лестницы секции гаража



Общий 3D вид лестницы секции гаража



Общий 3D вид лестницы секции гаража

Общий 3D вид лестницы секции гаража

Общий 3D вид лестницы секции гаража



Общий 3D вид лестницы секции гаража



Общий 3D вид лестницы секции гаража

Общий 3D вид лестницы секции гаража

Общий 3D вид лестницы секции гаража



Общий 3D вид лестницы секции гаража

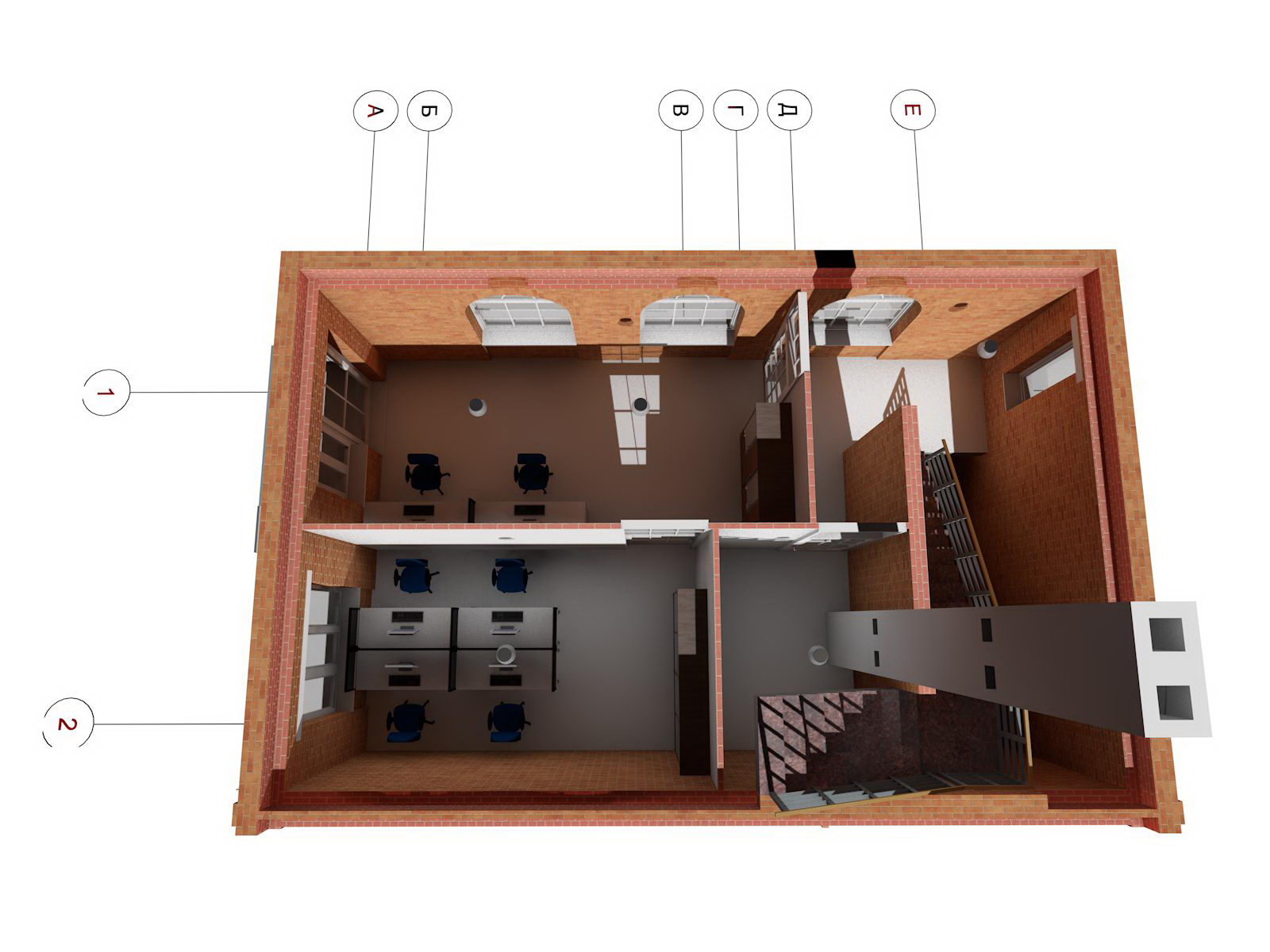

Интерьер офиса на втором этаже паркинга



Интерьер офиса на втором этаже паркинга



Интерьер первого этажа паркинга

Интерьер первого этажа паркинга

Интерьер первого этажа паркинга



Интерьер подполья паркинга



Интерьер лестницы второго этажа паркинга



Интерьер лестницы второго этажа паркинга









Наименование

Площадь, кв. м.

Состав проектной документации

Общая

Офисов

Проект 10 двухэтажных гаражей на 20 машиномест с коммерческими помещениями

2570,0

460,0

1.Краткая пояснительная записка с описанием основных характеристик дома  - (10-12 страниц формата А4).
2.3D цветные изображения дома – 25-30 видов.
3.Поэтажные планы подполья, крыши и каждого этажа - 4-6 видов.
4.Фасады дома – 6-8 видов.
5.Разрезы дома - 10-12 видов.
6.План армирования фундамента - 6-8 видов.
7.Проект молниезащиты - 6-8 видов.
8.План расстановки наружных пожарных гидрантов - 6-8 видов.
9.План расстановки наружных и внутренних потолочных светильников - 4-6 видов.
10.План системы водоотведения с крыши - 4-6 вида.
11.План расстановки батарей отопления - 4-6 видов.
12.План расстановки кондиционеров - 6-8 видов.
13.План канализации - 4-6 видов.
14.План расстановки сантехники - 4-6 видов.
15.План вентиляционных труб и их разрезы - 4-6 видов.
16.3D виды каркаса дома - 8-12 видов.
17.3D вид дома на местности - 6-8 видов.
18.План разворотов транспортной техники - 4-8 видов.
19.Габаритный план расстановки мебели (без дизайна интерьера).
20.План вибрирования фундамента - 1-2 вида.
21.Повышение сейсмоустойчивости дома - 6-8 видов.
22.План расстановки камер видеонаблюдения – 4-6 видов.
23.План расстановки датчиков пожарной сигнализации – 3-4 вида.
24.План строительства - 3-4 вида.
25.Обеспечение антитеррористической безопасности во время строительства и эксплуатации здания.
26.Охрана труда во время строительства.
27.План подвесных потолков - 2-3 вида.
28.План утепления подполья - 2-3 вида.
29.Рекомендации по обеспечению энергоэффективности здания.
29.1.План тепловых насосов - 3-4 вида.
29.2.План панелей солнечных батарей - 2-3 вида.
30.Обеспечение доступа МГН - 2-3 страницы формата А4.
31.Подборка типовой рабочей документации (альбомы типовых деталей - рабочие строительные серии узлов, разработанных в СССР) - по согласованию.



Примечание

Состав рабочего проекта (АР) - разрабатывается и оплачивается по отдельному договору и техническому заданию.

Сроки передачи заказчику АР - электронно в течении семи дней после получения 100% предоплаты.

Для разработки РП нужны инженерные изыскания площадки строительства.

- инженерно-геодезические;
- инженерно-геологические;
- инженерно-гидрометеорологические;
- инженерно-экологические;
- инженерно-геотехнические.
Часть из них, по взаимному согласованию, можно в упрощенном виде.

Если правообладатель земельного участка не имеет сведений об организации, выдающей технические условия подключения объекта капитального строительства к сетям инженерно-технического обеспечения, он обращается в орган местного самоуправления с запросом о представлении сведений о такой организации, а орган местного самоуправления представляет в течение 2 рабочих дней с даты обращения сведения о соответствующей организации, включая наименование, юридический и фактический адреса.



Общая площадь здания дана без учета площади подполья высотой 1,8 м. в чистоте и балконов.



Состав эскизного проекта может незначительно уточняться по взаимному согласованию сторон.

Состав рабочего проекта оговаривается индивидуально.

  • Все 3D чертежи передаются в разрешении не ниже 1600х12004 пикселей в формате jpg или bmp.

  • Перечень чертежей, 3D графики и иной документации может быть расширен за дополнительную плату.

  • Заказчику (инвестору) может быть оказан ряд дополнительных смежных услуги по рекламе данного проекта, в т.ч. создание и раскрутка официального сайта проекта, по продаже парковочных мест и т.д.

Архитектурный проект 10 двухэтажных гаражей на 20 машиномест с коммерческими помещениями выполнен в соответствии с заданием заказчика и требованиями СП РФ и предназначен для строительства как практически в любых климатических условиях.


Архитектурно-планировочное решение дома разработано в соответствии и с учетом:

  • СП 113.13330.2016 "Стоянки автомобилей";

  • СП 32.13330.2012 "Канализация. Наружные сети и сооружения";

  • СП 44.13330.2011 "Административные и бытовые здания";

  • СП 1.13130.2020 "Системы противопожарной защиты. Эвакуационные пути и выходы";

  • СП 42.13330.2016 "Градостроительство. Планировка и застройка городских и сельских поселений";

  • СП 59.13330.2020 "Доступность зданий и сооружений для маломобильных групп населения";

  • СП 30-102-99 "Планировка и застройка территорий малоэтажного жилищного строительства";

  • СП 118.13330.2012 "Общественные здания и сооружения";

  • СП 4.13130.2013 "Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты. Требования к объемно-планировочным и конструктивным решениям";

  • СП 160.1325800.2014 "Здания и комплексы многофункциональные. Правила проектирования";

  • СП 28.13330.2017 "Защита строительных конструкций от коррозии";

  • СП 10.13130.2020 "Системы противопожарной защиты. Внутренний противопожарный водопровод. Нормы и правила проектирования";

  • СП 275.1325800.2016 "Конструкции ограждающие жилых и общественных зданий. Правила проектирования звукоизоляции";

  • СП 131.13330.2020 "Строительная климатология";

  • СП 31-114-2004 "Правила проектирования жилых и общественных зданий для строительства в сейсмических районах";

  • СП 14.13330.2018 "Строительство в сейсмических районах";

  • СП 345.1325800.2017 "Здания жилые и общественные. Правила проектирования тепловой защиты";

  • СП 321.1325800.2017 "Здания жилые и общественные. Правила проектирования противорадоновой защиты";

  • СП 15.13330.2020 "Каменные и армокаменные конструкции";

  • СП 327.1325800.2017 "Стены наружные с лицевым кирпичным слоем. Правила проектирования, эксплуатации и ремонта";

  • СП 385.1325800.2018 "Защита зданий и сооружений от прогрессирующего обрушения. Правила проектирования. Основные положения";

  • СП 47.13330.2016 "Инженерные изыскания для строительства. Основные положения";

    • СП 317.1325800.2017 "Инженерно-геодезические изыскания для строительства. Общие правила производства работ";

    • СП 11-105-97 "Инженерно-геологические изыскания для строительства";

    • СП 11-103-97 "Инженерно-гидрометеорологические изыскания для строительства";

    • СП 11-102-97 "Инженерно-экологические изыскания для строительства";

  • Постановление Правительства РФ от 14 апреля 2017 г. № 447 "Об утверждении требований к антитеррористической защищенности гостиниц и иных средств размещения и формы паспорта безопасности этих объектов";

  • Постановление Правительства Российской Федерации от 13 февраля 2006 года N 83 "Правила определения и предоставления технических условий подключения объекта капитального строительства к сетям инженерно-технического обеспечения";

  • Федеральный закон "Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации" от 23.11.2009 N 261-ФЗ;

  • ГОСТ 27751-2014 "Надежность строительных конструкций и оснований. Основные положения";

  • ГОСТ 21.501-2018 "Система проектной документации для строительства. Правила выполнения рабочей документации архитектурных и конструктивных решений";

  • ГОСТ 21.201-2011 "Система проектной документации для строительства. Условные графические изображения элементов зданий, сооружений и конструкций";

  • ГОСТ 2.305-2008 "Единая система конструкторской документации. Изображения - виды, разрезы, сечения";

  • СанПиН 2.2.1/2.1.1.1200-03 «Санитарно-защитные зоны и санитарная классификация предприятий, сооружений и иных объектов» (п. 4.4., табл. 4.4.1);

  • СанПиН 2.1.5.980-00 "Гигиенические требования к охране поверхностных вод";

  • СП 2.1.5.1059-01 "Гигиенические требования к охране подземных вод от загрязнения";

  • Федеральный закон "О санитарно-эпидемиологическом благополучии населения" от 30.03.1999 N 52-ФЗ;

  • Федеральный закон "Об охране атмосферного воздуха" от 04.05.1999 N 96-ФЗ;

  • "Водный кодекс Российской Федерации" от 03.06.2006 N 74-ФЗ;

  • МУ 2.1.5.1183-03 "Санитарно-эпидемиологический надзор за использованием воды в системах технического водоснабжения промышленных предприятий";

  • Серия 0.00-2.96с Повышение сейсмостойкости зданий (Серия 0.00-2.96с "Выпуск 0-0. Общие материалы для проектирования»;

  • Серия 0.00-2.96с "Выпуск 0-1. Каменные и кирпичные здания. Материалы для проектирования");

  • РСН 60-86 "Инженерные изыскания для строительства. Сейсмическое микрорайонирование. Нормы производства работ";

  • РСН 65-87 "Инженерные изыскания для строительства. Сейсмическое микрорайонирование. Технические требования к производству работ".

Подробнее о проекте гаража:



Идеология гаража

Основная идеология гаража: офис, гараж на 2 машины и склад в одном месте за минимальную цену.

Настоящий архитектурный проект двухэтажного гаража с коммерческими помещениями привлекателен прежде всего своей простотой.

Здание представляет собой 10 блокированных секции, каждая в два надземных этажа с мансардой, подпольем и балконом.

Одно из важных преимуществ данного проекта гаража - минимальные накладные расходы на его содержание для владельцев парковочных мест.

Данный проект гаража - удачное решение для предприятий малого и среднего бизнеса, кто хотел бы организовать Интернет-магазин, вести бизнес с помощью Интернета.

Выбранные конструктивно-технические решения в данном проекте гаража обуславливают возможность его быстрого строительства и высокой гарантии получения прибыли для потенциальных инвесторов.

Отличительной положительной особенностью данного проекта гаража является возможность использование простых строительных решений, обеспечивающих быстроту, простоту и низкую стоимость ее строительства.

Проектная документация не подлежит обязательному прохождению экспертизы.



Класс энергоэффективности здания В+.





Технические характеристики дома
(уточняются по результата инженерно-геологических исследований, исходных данных об условиях эксплуатации и пожеланий заказчика)

Фундаменты – железобетонная плита толщиной 300 мм.

Перекрытия – железобетонные плиты толщиной 200 мм.
Наружные стены – кирпичные толщиной 400 мм.

Внутренние стены – кирпичные толщиной 400 мм.
Плиты покрытия – толщиной 200 мм.
Перегородки – гипсобетонные панели толщиной 75 мм.
Лестничные марши – сборные железобетонные марши и площадки.
Санузлы – сборные из гипсобетонных перегородок и сантехкабины заводского изготовления (в случае возможности подключения к канализации).
Окна – двухкамерный стеклопакет в одинарном переплете ПВХ
Система отопления – состоит из стальных водогазопроводных труб по ГОСТ 3262-75* и стальных электросварных труб по ГОСТ 10704-1.

Нагревательные приборы – чугунные радиаторы. Теплоносителем является горячая вода с параметрами 95-70*С.
Система дымоудаления и вентиляция – приточно-вытяжная с естественным побуждением.
Теплоснабжение - схема теплоснабжения закрытая.

Сети запроектированы из стальных электросварных труб по ГОСТ 10705-80 для системы теплоснабжения, стальные водогазопроводные оцинкованные по ГОСТ 3262-75*ДЛ системы ГВС.

Водоснабжение – источником водоснабжения является существующий квартальный водопровод.

Предусмотрена возможность сбора дождевых и талых вод в емкость объемом около 3,5 м3, установленную в подполье.

Для учета водопотребления на вводе в здание запроектирован водомерный узел со счетчиком.

Предусмотрен учет водопотребления счетчиками.

Проектом предусмотрены раздельные системы хозяйственно-питьевого и противопожарного водоснабжения.

Приготовление горячей воды осуществляется в котельной, температура горячей воды составляет 60-40 °С.

Проектом предусмотрены системы хозяйственно-бытовой, дождевой канализации и дренаж из приямков.
Электроснабжение – I и II категории надежности.

Проектом предусмотрено устройство рабочего, аварийного, эвакуационного и ремонтного освещения.

Для освещения помещений предусмотрены светильники с энергосберегающими лампами.

Напряжение рабочего, аварийного и эвакуационного освещения ~220 В.
Пожарная сигнализация – подсистема пожарной сигнализации предусматривает установку автономных дымовых пожарных извещателей в помещениях здания, кроме санузлов и «мокрых» помещений.

Пожарные извещатели предназначены для выдачи звуковых и световых сигналов при предельном пороге задымления помещения.



Обеспечение доступной среды для инвалидов

В проекте паркинга предусмотрены условия безопасного и удобного передвижения маломобильных групп населения по внутренней придомовой территории паркинга и на территорию стоянки автомобилей.

Все категории инвалидов обеспечены:

  • безбарьерностью среды на входной группе в здание;

  • соблюдена непрерывность пешеходных и транспортных путей, обеспечивающих безбарьеный доступ к зданию;

  • на внутренней придомовой территории паркинга выделено 10% от общего числа машиномест для стоянок машин инвалидов, обозначенных специальным знаком;

  • ширина зоны для парковочного места инвалида принята 3,5 м;

  • покрытия пешеходных дорожек, тротуаров выполнены из тротуарной плитки, асфальтобетона, не препятствующих передвижению инвалидов, передвигающихся на костылях.

Примечание

  • Возможно увеличение или уменьшения числа блокированных секций.

  • По желанию возможна увеличение высоты подполья гаража.

  • Рекомендуется заказ разработки 3D интерьера помещений.

  • Все требования и пожелания к поэтажным планам целесообразно предварительно максимально тщательно и подробно сформулировать в техническом задании на разработку архитектурного проекта гаража.





Для приобретения или заказа проекта гаража с коммерческими помещениями свяжитесь с нами любым удобным для Вас способом, указанном на сайте.

Основные разделы



Проекты домов 1-50
Проекты домов 51-100
Проекты домов 101-150
Проекты больниц
Проекты гаражей
Проекты гостиниц
Проекты детских садов
Проекты заводов
Проекты конюшен
Проекты офисных зданий
Проекты пожарных депо
Проекты поселков
Проекты ресторанов
Проекты рынков
Проекты складов
Проекты спорткомплексов
Проекты старинных домов
Проекты супермаркетов
Проекты таунхаусов
Проекты ТПУ
Проекты школ
Частные дома 1-50
Частные дома 51-100
Частные дома 101-150
Частные дома 151-200
Многоэтажные дома
Проекты аквапарков
Проекты колумбариев
Очистные сооружения









Top.Mail.Ru
Top.Mail.Ru





Проекты многоквартирных домов. Проекты гостиниц. Малоэтажное строительство. Проекты частных домов. Архитектура. Проектирование.

Copyright © 2023  |  Автор: Сергей Пыхтин
