Проект многоэтажного паркинга закрытого типа с криволинейной рампой на 550 машиномест

(Инвестиционный проект многоэтажного паркинга закрытого типа с криволинейной рампой для легкового автотранспорта - основа транспортно-пересадочного узла, перехватывающей парковки)



Проект разработан для строительства в условиях как плотной городской застройки в любой стране, любого климата и экономии земли, так для малонаселенной местности.

Возможно исполнение в виде многоэтажного паркинга открытого типа.

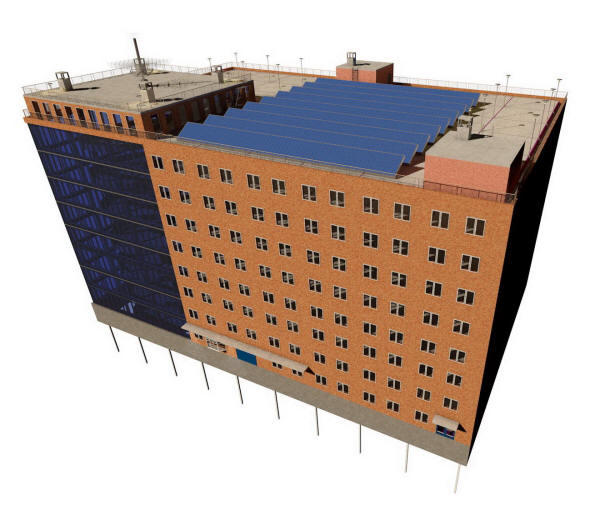

Многоэтажный паркинг с криволинейной рампой

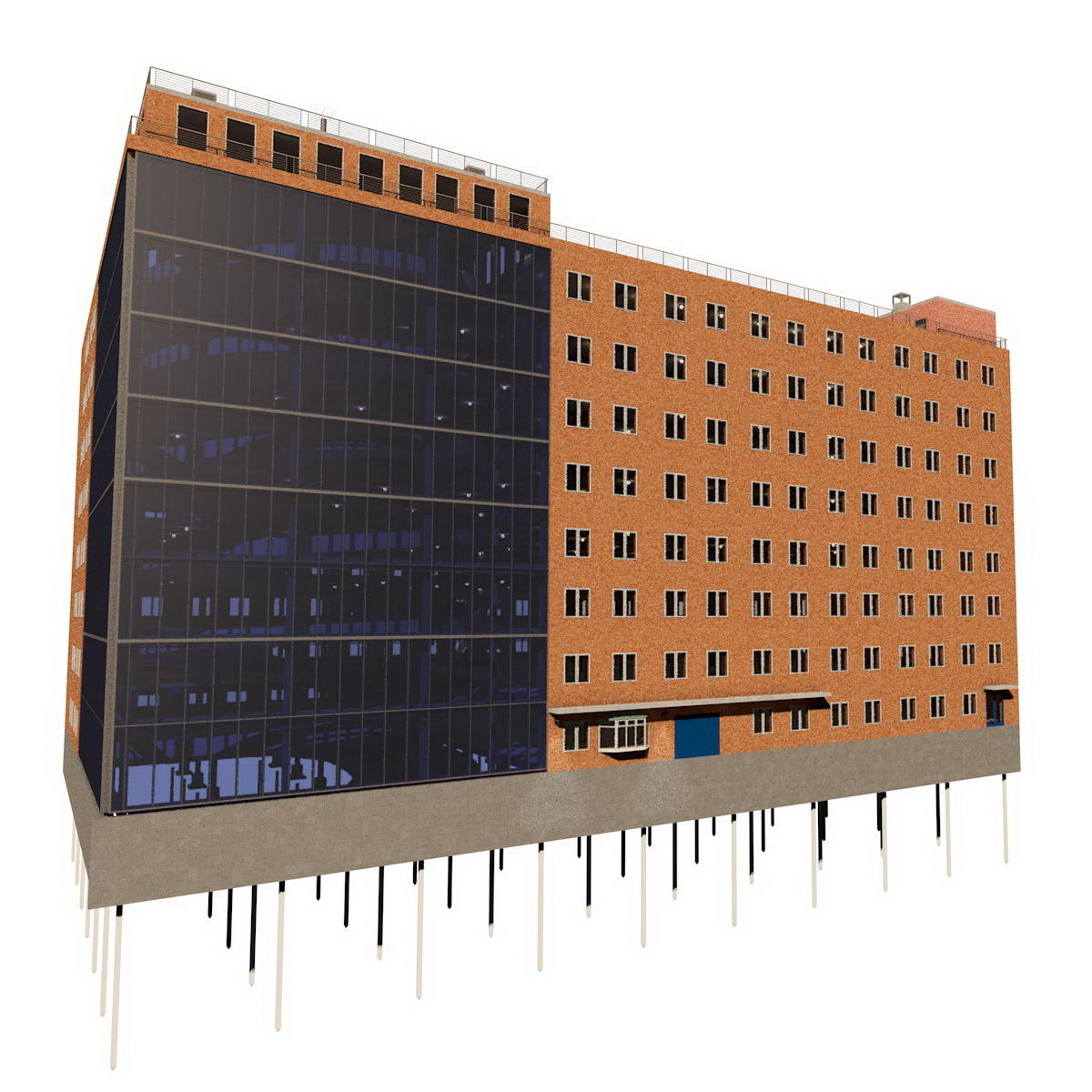

Многоэтажный паркинг с криволинейной рампой (показаны подвал и сваи)





Многоэтажный паркинг с криволинейной рампой

Многоэтажный паркинг с криволинейной рампой

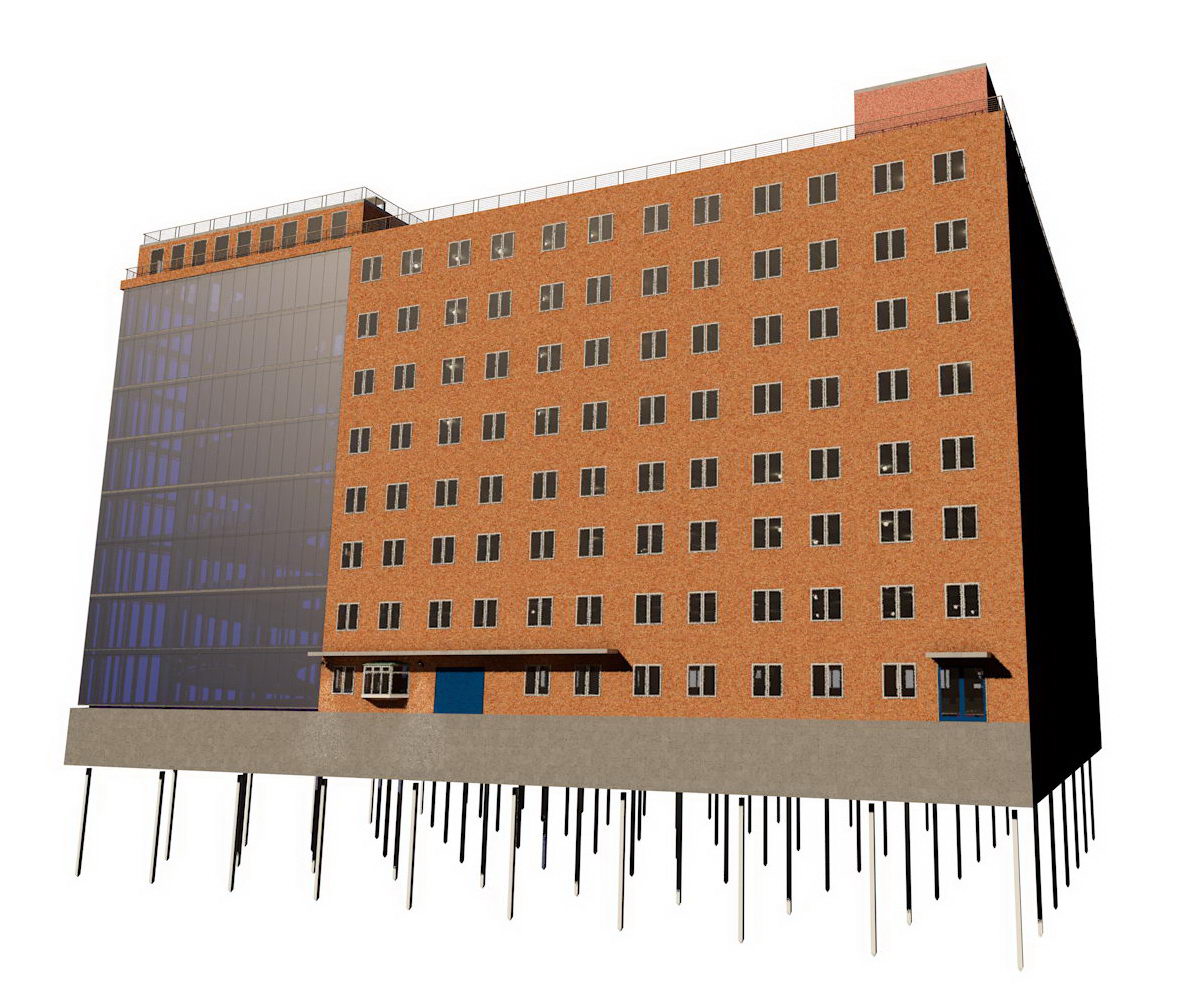

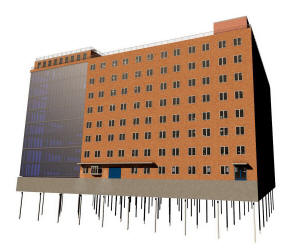

Многоэтажный паркинг - главный фасад



Многоэтажный паркинг - главный фасад

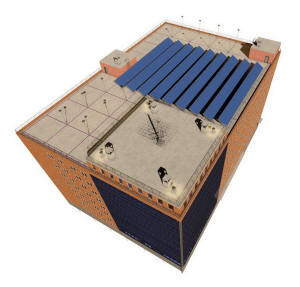

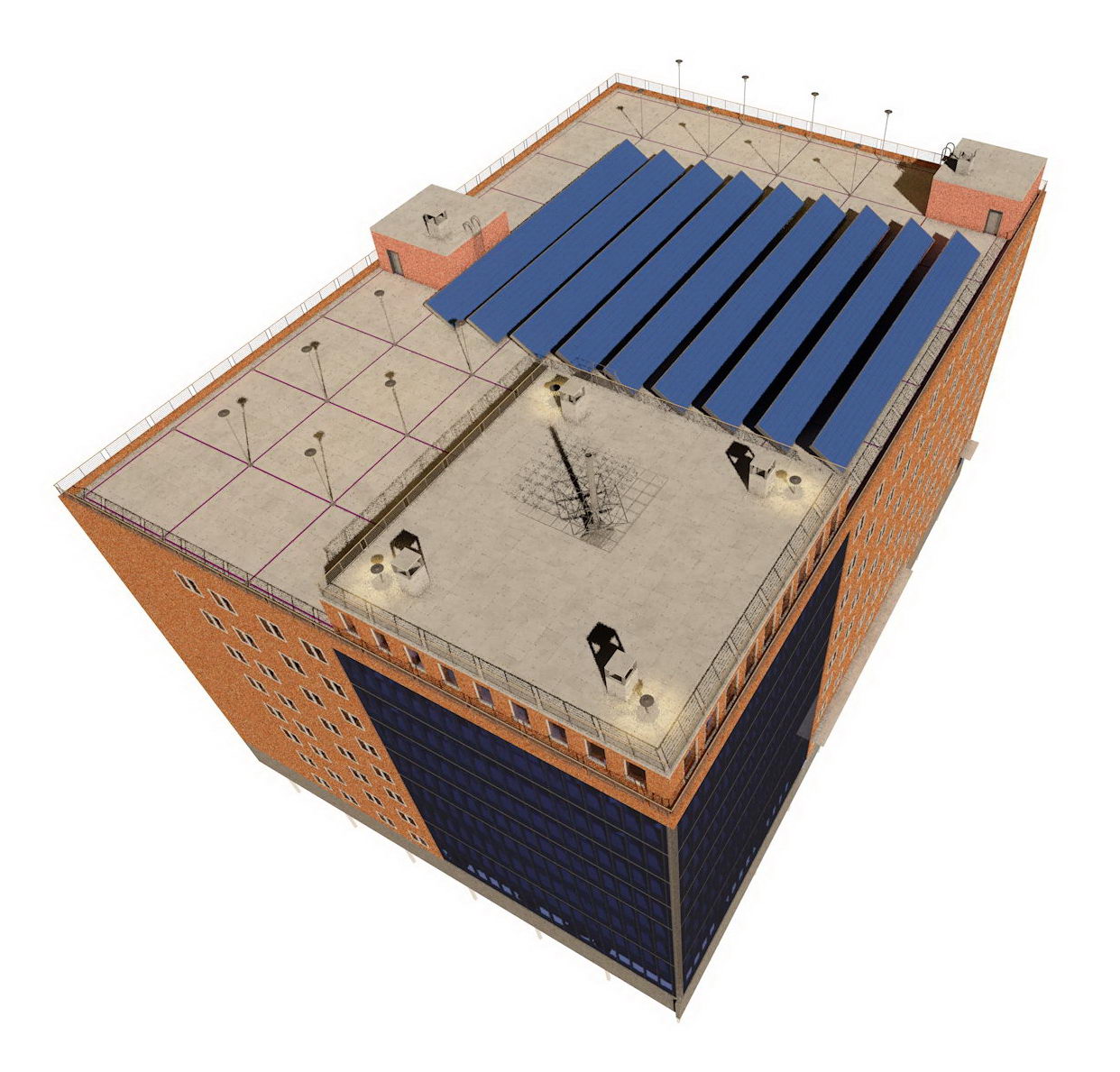

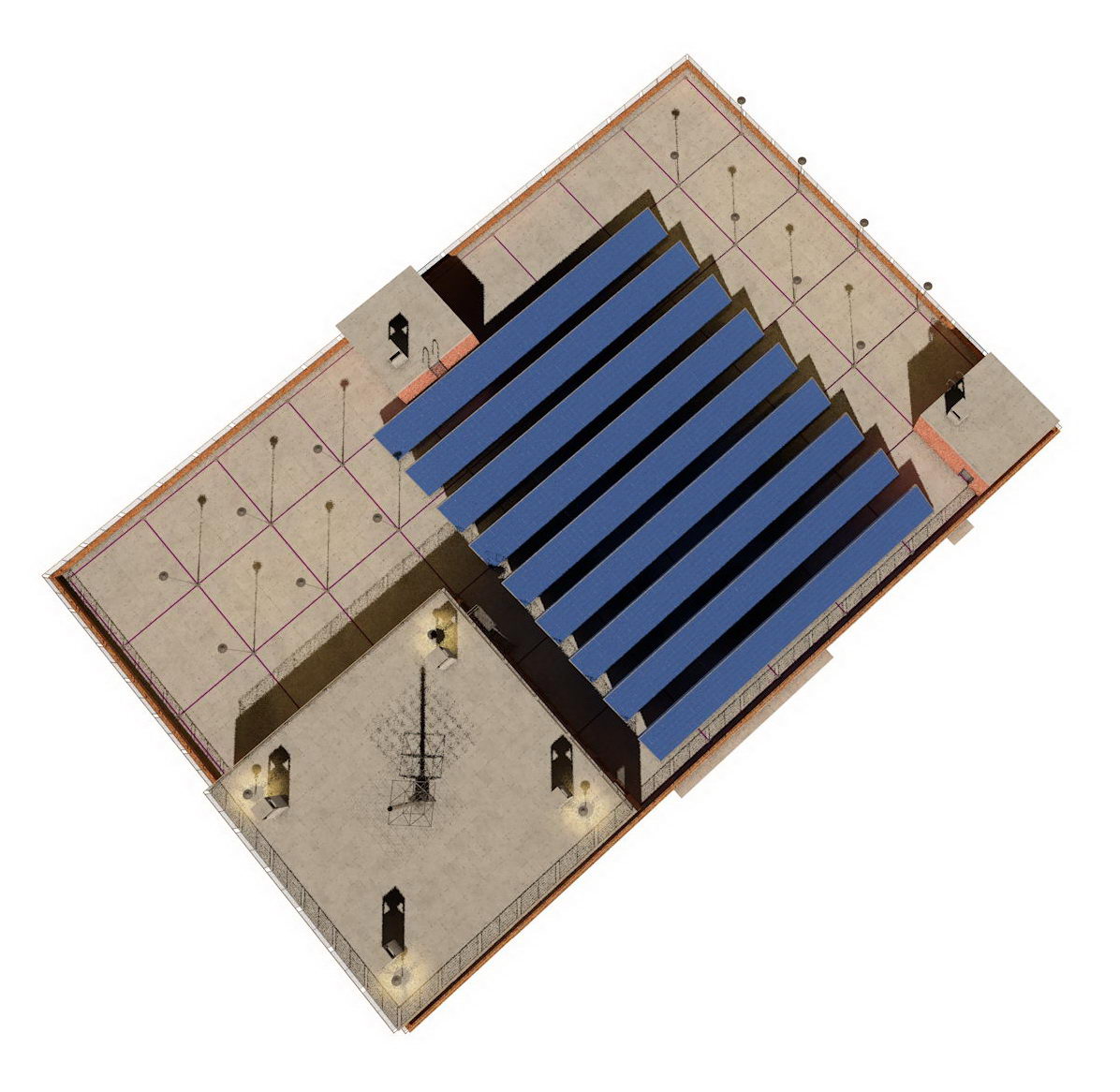

Многоэтажный паркинг - вид сверху

Многоэтажный паркинг - вид сверху

Многоэтажный паркинг



Многоэтажный паркинг



Многоэтажный паркинг - интерьер без отделки

Многоэтажный паркинг - интерьер без отделки

Многоэтажный паркинг - интерьер без отделки

Многоэтажный паркинг - интерьер без отделки



Другие 3D виды многоэтажного паркинга

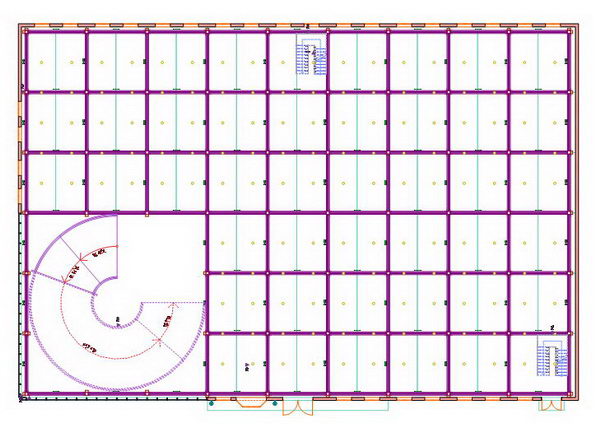

Упрощенный план типового этажа паркинга

Упрощенный план типового этажа паркинга





Наименование

Площадь, м2.

Состав проектной документации

Общая

Офисов

Проект многоэтажного паркинга закрытого типа

17 433,0

500,0

1.Краткая пояснительная записка с описанием основных характеристик дома  - (10-12 страниц формата А4).
2.3D цветные изображения дома – 25-30 видов.
3.Поэтажные планы подполья, крыши и каждого этажа - 4-6 видов.
4.Фасады дома – 6-8 видов.
5.Разрезы дома - 10-12 видов.
6.План армирования фундамента - 6-8 видов.
7.Проект молниезащиты - 6-8 видов.
8.План расстановки наружных пожарных гидрантов - 6-8 видов.
9.План расстановки наружных и внутренних потолочных светильников - 4-6 видов.
10.План системы водоотведения с крыши - 4-6 вида.
11.План расстановки батарей отопления - 4-6 видов.
12.План расстановки кондиционеров - 6-8 видов.
13.План канализации - 4-6 видов.
14.План расстановки сантехники - 4-6 видов.
15.План вентиляционных труб и их разрезы - 4-6 видов.
16.3D виды каркаса дома - 8-12 видов.
17.3D вид дома на местности - 6-8 видов.
18.План разворотов транспортной техники - 4-8 видов.
19.Габаритный план расстановки мебели (без дизайна интерьера).
20.План вибрирования фундамента - 1-2 вида.
21.Повышение сейсмоустойчивости дома - 6-8 видов.
22.План расстановки камер видеонаблюдения – 4-6 видов.
23.План расстановки датчиков пожарной сигнализации – 3-4 вида.
24.План строительства - 3-4 вида.
25.Обеспечение антитеррористической безопасности во время строительства и эксплуатации здания.
26.Охрана труда во время строительства.
27.План подвесных потолков - 2-3 вида.
28.План утепления подполья - 2-3 вида.
29.Рекомендации по обеспечению энергоэффективности здания.
29.1.План тепловых насосов - 3-4 вида.
29.2.План панелей солнечных батарей - 2-3 вида.
30.Обеспечение доступа МГН - 2-3 страницы формата А4.

31.План раскладки ФБС блоков - 5-6 видов.

32.План земляных масс - 2-3 вида.
33.Подборка типовой рабочей документации (рабочие строительные серии узлов, разработанных в СССР) - по согласованию.



Примечание

Состав рабочего проекта (АР) - разрабатывается и оплачивается по отдельному договору и техническому заданию.

Сроки передачи заказчику АР - электронно в течении семи дней после получения 100% предоплаты.

Для разработки РП нужны инженерные изыскания площадки строительства:

- инженерно-геодезические;
- инженерно-геологические;
- инженерно-гидрометеорологические;
- инженерно-экологические;
- инженерно-геотехнические.
Часть из них, по взаимному согласованию, можно в упрощенном виде.



Общая площадь паркинга дана без учета площади подвала высотой 3,0 м., без учета площади крыши.

Состав архитектурного проекта паркинга может незначительно уточняться по взаимному согласованию сторон.

  • Все 3D чертежи передаются в разрешении не ниже 1600х1200 пикселей в формате jpg или bmp.

  • Перечень чертежей, 3D графики и иной документации может быть расширен за дополнительную плату.

  • Заказчику (инвестору) может быть оказан ряд дополнительных смежных услуги по рекламе данного проекта, в т.ч. создание и раскрутка официального сайта проекта, по продаже и сдаче в аренду парковочных мест и т.д.

Архитектурный проект многоэтажного паркинга выполнен в соответствии с заданием заказчика и требованиями СП РФ и предназначен для строительства как практически в любых климатических условиях.


Архитектурно-планировочное решение разработано в соответствии с:

  • СП 118.13330.2012 "Общественные здания и сооружения".

  • СП 57.13330.2010 "Складские здания";

  • "Стоянки легковых автомобилей" МГСН 5.01-01 (с изм. и доп. от 15.07.2003).

  • СП 113.13330.2016 Стоянки автомобилей. Актуализированная редакция СНиП 21-02-99.

  • СанПиН 2.2.1/2.1.1.1200-03 «Санитарно-защитные зоны и санитарная классификация предприятий, сооружений и иных объектов»( п. 4.4., табл. 4.4.1).

  • Свод правил 1.13130.2009 "Системы противопожарной защиты. Эвакуационные пути и выходы".



Пояснительная записка к проекту паркинга





Идеология паркинга

В паркинге запроектировано 550 машиномест для машин малого, среднего и большого класса.

Основная идеология: первый этаж предлагается для размещения нежилых помещений: автомойка, автосервис, автомагазин, офисные нежилые помещения.

На каждом этаже и в подвале запроектированы металлические шкафы для хранения личных вещей владельцев машиномест.

В подвале запроектирована бойлерная, складские и подсобные помещения, лестница.

Тип рамп: две закрытых криволинейных однопутных однорядных рампы, расположенными в противоположных концах  паркинга: въездной и выездной.

Предполагается на участке земли прямоугольной формы.

Проектная документация подлежит обязательному прохождению экспертизы.

Паркинг оборудован современными системами пожарной, охранной сигнализациями, автоматическим шлагбаумом и видеонаблюдением.

Предполагается эксплуатация крыши. В частности, на крыше можно установить солнечные батареи, телекоммуникационное оборудование.

Под зданием возможно спроектировать вертикальные тепловые насосы для отопления закрытых помещений и резервуары для хранения дождевой воды, которая предполагается для дальнейшего использования.

Все инженерные системы паркинга предлагается компьютеризировать и управлять из единого центра.

Свободный доступ к зданию людям с ограниченными возможностями.

Примечание
СП 113.13330.2016 Стоянки автомобилей: п.5.2.11 В зданиях автостоянок открытого типа ширина корпуса не должна превышать 40 м. Поэтому предлагается застеклить паркинг снаружи для защиты от ветра, снега и дождя.
Возможно проектирование эвакуационной лестницы и лифта внутри рамп.


В странах с теплым и умеренным климатом при строительстве многоэтажных паркингов распространено применение большепролетных сборных железобетонных элементов индустриального производства, в основе которых применение предварительно напряженных несущих конструкций для создания стояночных пространств без промежуточных опор, в том числе балок пролетом до 16-18 м.




Важно

Большие многоэтажные паркинги, предназначенные для строительства в России, целесообразно проектировать закрытого типа. Машиноместа в них целесообразно не делать разделенными на перегородки для боксов.

Многие владельцы машиномест в паркинге, даже имея дорогую машину, далеко не всегда согласны потратить деньги на установку автоматических ворот. А открывать вручную распашные ворота у них желание еще меньше.

Должен быть предусмотрен оперативный и беспрепятственный доступ ко всем коммуникациям внутри паркинга: электросети, системе отопления, пожаротушения, пожарной сигнализации, видеонаблюдению, вентиляции и дымоудаления, окнам и т.д.

Хранения личных вещей владельцев машиномест, например, запасного комплекта резины, автоинструмента, автомобильных жидкостей и т.д. целесообразно в подвале в металлических шкафах площадью около одного кв. м на каждого владельца машиноместа, запирающиеся на ключ.





Для приобретения проекта многоэтажного паркинга закрытого типа свяжитесь с нами любым удобным для вас способом, указанном на сайте.
